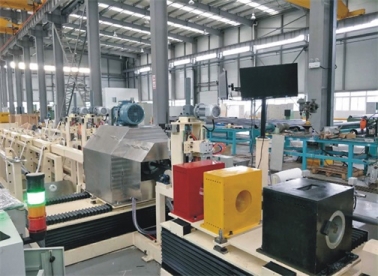

无线传输旋转探头管材/棒材超声波自动检测设备

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:应用领域 各类中小口径管材及棒材 技术参数 (1) 检测方法:探头旋转水浸法 (2) 适用工件:各类中小口径管材及棒材 (3) 适用管径范围: 14mm(Min)~460mm Ⅰ型:14mm(Min)~114mm Ⅱ型:50mm~150mm Ⅲ型:100mm~219mm Ⅳ型:219mm-460mm (4) 探


各类中小口径管材及棒材

技术参数

(1) 检测方法探头旋转水浸

(2) 适用工件:各类中小口径管材及棒材

(3) 适用管径范围: Φ14mm(Min)~Φ460mm

      Ⅰ型:Φ14mm(Min)~Φ114mm

           Ⅱ型:Φ50mm~Φ150mm

           Ⅲ型:Φ100mm~Φ219mm

      Ⅳ型:Φ219mm-Φ460mm

(4) 探伤速度:20m/min~80 m/min连续可调

(5) 检测通道: 4~32通道(可扩展)

(6) 检测功能: 纵向、横向、斜向、分层、测厚

(7) 执行标准:满足或高于国标、行标、企标、ISO标准、ASTM标准、EN标准等标准

(8) 信噪比:≥8dB

(9) 周向灵敏度差:≤2dB

(10) 误报率:≤2%

(11) 漏报率:0%

(12) 管端盲区:≤50㎜

(13) 稳定性(16小时长时间运行):信噪比、周向灵敏度差波动≤2dB

(14) 用水量:70L/h(0.25MPa、可循环)

主要功能

(1) 全中文界面,操作方便简捷;

(2) 各通道配置参数(系统增益、扫描范围、延迟、工作方式、检波方式、通道相位及闸门参数等)独立调节,

          可另存,可调用各通道波形,可针对某个通道独立放大显示,也可所有通道同时显示;

(3) 检测结果以带状图显示,直观易懂,可直接打印;

(4) 检测过程中,缺陷可实现峰值包络显示;

(5) 可进行自动增益补偿;

(6) 自动保存探伤结果;

(7) 实现声光报警并输出到喷标器,系统输入输出端口各8路,满足不同场合的需求;

(8) 对全信息记录的检测结果可离线分析评估,输出检测报告、检测结果统计报告及当前班组不合格品统计;

         可查询、回放、数据存储;

(9) 基于工业控制计算机管理,工业级以太网进行数据交换。

设备特点

先进性

→ 仪器采用模块化结构,每四个通道为一个模块,结构紧凑,可互换性强和扩展性强;

→ 同时具有垂直入射和斜入射高密度超声脉冲,实现100%断面声束覆盖,可检出任意位置的缺陷,并保证周

   向灵敏度的一致性;

→ 特制探头信号线缆转接模块,更换探头速度快;

→ 仪器直接嵌置在旋转机构上,使探头连接线路最短,检测信号保真效果好;

→ 仪器与外置计算机通讯采用最新调制解调技术,兼具无线与有线的优点,检测效果优越。

稳定性

→ 结构设计及工艺上双层屏蔽,抗干扰能力强;

→ 重复频率高,检测速度快;

→ 仪器技术性能指标符合国家标准及欧洲标准。

耐用性

→ 多重保护措施,具有防水、防锈、防尘、防撞等功能,耐用性强;

→ 声信号采用封闭型旋转无线耦合方式,有效提高周向灵敏度的稳定性,探头与工件不接触,无磨损,设备使

  用周期长。
