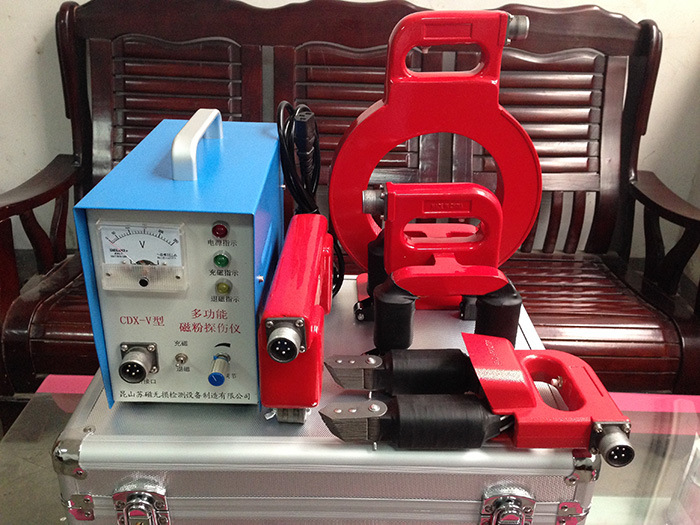

 一. 概述 本公司吸收国内外磁粉探伤机的优点，在CDX-4的基础上，选用新材料、采用新工艺；制造的改进型全电子控制的新型磁粉探伤仪,具有功能齐全、探伤速度快、检测灵敏度高、操作简便、故障率低、维修方便等优点；仪器采用外加磁场磁化法，体积小，重量轻，方便携带; 高集成化电路使一台设备兼备原几种设备的全部功能；可配备A、D、E、O四种探头,该仪器输出电流大小可调,可适应不同灵敏度要求, 交流磁化断电相位控制，超负荷保护，并具有退磁等功能。 F功能选配： ►A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:6-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。 ►D型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。 ►E型探头：也称交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度.极距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.独立利用这种探头制成一台设备叫旋转磁场探伤仪，它利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探伤速度快、检测质量高。 ►O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。 二. 技术性能 2．1电源:AC 220V±10% 50HZ 5A 2．2输出:AC 0-38V 0-15A 2．3退磁时间:4秒 2．4探头温升:≤60°C 2．5工作节拍:建议在长时间连续工作时:充磁时间≦3秒 间隙时间≧5秒 2．6仪器重量:约7.0Kg 三. 操作与维修 使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可连接电源,初次使用或久藏复用前,应检查仪器是否完好． 3．1.操作步骤 3．1．1将电源插头线与仪器电源插座插好,探头和输出插座连接好. 3．1．2接通仪器电源开关,此时电源指示红灯亮,仪器控制电路同时接通,伺服工作． 3．1．3将探头和被检工件接触好,将“充磁，退磁”开关置于“充磁”位置,按下探头上的开关,这时仪器对工件呈磁化状态,绿色工作灯亮.松开开关,则切断主回路电流,工件停止磁化.磁化电流的大小可通过“电流调节”电位器改变, 电流调节电位器置于最小位置时,输出电流最小(为0); 电流调节电位器置于最大位置时,输出电流最大. 3．1．4对某些工件,若工件上的剩磁会影响下道工序或正常使用,应对工件进行退磁.退磁时,将“充磁，退磁”开关置于“退磁”位置,“退磁指示”黄灯亮,按探头上的按钮即对工件进行退磁. 3．1．5停止使用时,关断仪器电源开关,切断电源. 3．2．故障检修 3．2．1电源接通无指示,不工作,保险丝熔断,因短路或过载引起. 3．2．2按下开关,探头工作,无工作指示,因工作指示灯损坏引起. 3．2．3工作指示灯亮,探头不充磁,看电流调节电位器是否处于最小位置,否则主电路或控制电路有故障. 3．2．4接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏. 四．注意事项 4．1本仪器工作节拍:建议在长时间连续工作时: 充磁时间≦3秒 间隙时间≧5秒 4．2在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果. 4．3使用时探头端面应于被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳. 4．4本仪器虽有很好的空载过流保护电路,但在使用时应尽量避免空载工作,以减少产生不必要的温升. 4．5本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用. 4．6仪器及附件应在清洁,干燥,无腐蚀环境中使用或存放. 4．7在自行修理时,请注意机内高压危险. 4．8按下充磁工作开关时,不可开关电源. 4．9仪器外壳必须可靠接地.
4．10发生电路故障如无法修理,请将仪器发回我厂服务中心. |
