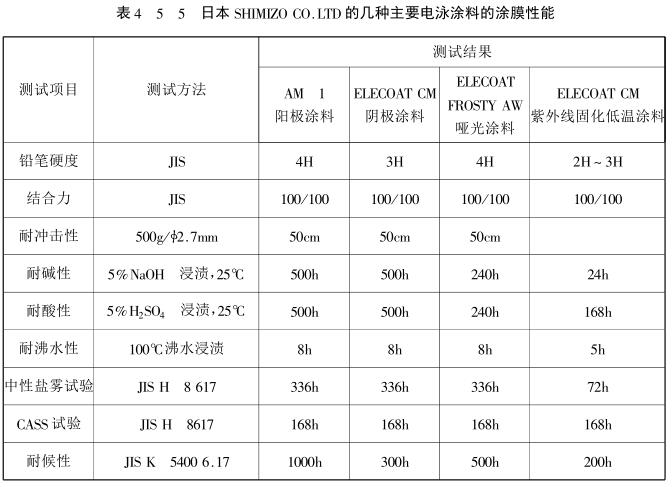

|
涂膜的性能，是选用电泳涂料的依据。涂膜性能受到了很多因素的影响，比如涂料本身的性质、电泳液的有关成分、加工的工艺（如电压、溶液温度、电泳时间、固化温度等等）的影响。不同厂家生产的涂料具有不同的涂膜性能。从使用角度来看，人们普遍关心的是以下主要性能：外观、硬度、附着力、耐腐蚀性、耐候性等。由于各生产厂所使用的测试方法和条件不同，其结果不完全一致。如表所列

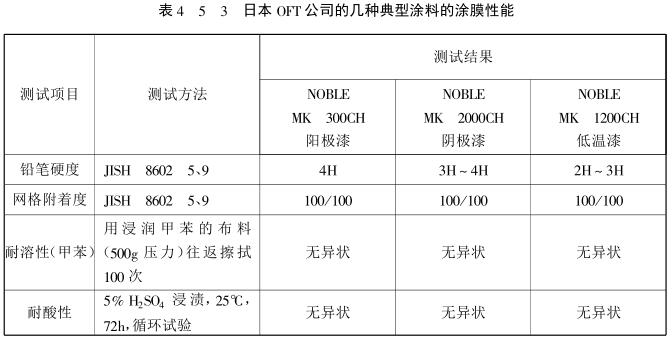

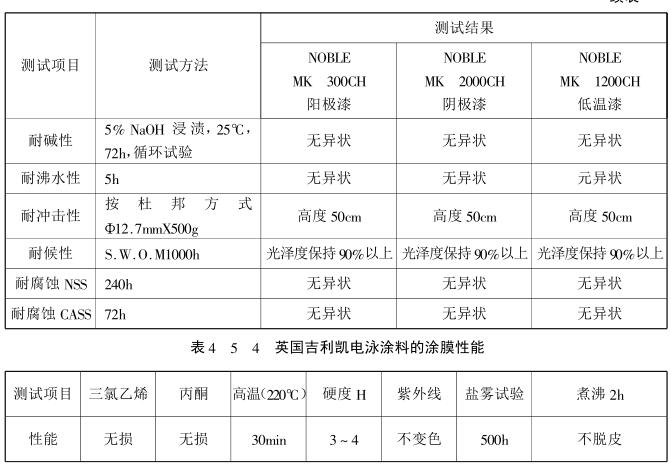

日本OFT公司其典型的涂膜性能，包括铅笔硬度采用JISH 8602，硬度分别为4H、3H-4H、2H-3H.

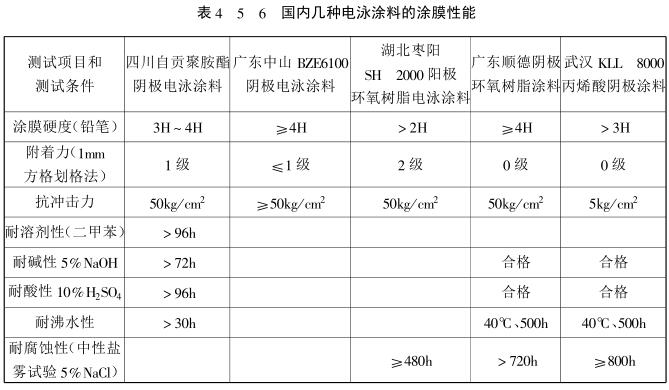

而在国内，以顺德阳极环氧树脂涂料为例，涂膜硬度（铅笔硬度计）要＞4H，附着力（1mm方格划格法）为0级，抗冲击力为50kg/c㎡，耐腐蚀性＞720小时。
显微硬度计http://www.xianweiyingduji.com 维氏硬度计http://www.weishiyingduji.net |
网站目录 粘接力测试仪 l拉拔仪 金相试验 展会 界面 质量 调整 扫查方 干货 方法概述 焊缝探伤 进行 什么 金相试样切割机 纵波 射频方式 条件 评估 缺陷波 水浸式探伤仪 中洗片 情况 教你如何 奥氏体 双晶探头 纵波双晶 辐照度 词术语 常用专 钢厚度 玻璃钢厚度仪 铅笔硬度计 人员 定义 千分表 百分表 游标卡尺 千分尺 肖氏硬度计型号
深圳市无损检测人员培训中心ChSNDT3级培训考试顺利结束...浏览:952次
超声TOFD与相控阵实操培训班招生通知浏览:946次
深圳市无损检测人员培训中心ChSNDT3级培训考试顺利结束浏览:938次
举办TOFD及PAUT 2级人员培训认证班预报名通知浏览:889次
无损检测先进技术的研究和应用浏览:845次
中国特种设备检验协会五届六次理事会在上海成功召开浏览:645次
无损检测仪器厂家大全浏览:637次
有关心脏起搏器的磁场安全指南浏览:569次
欧谱全自动显微硬度计通过国家盾构机实验中心验收浏览:551次
手机版
