Elcometer121/4涂层观测仪介绍：
Elcometer121/4提供了一套简单快捷的检测仪器，并且易于携带，便于操作。
Elcometer121/4即可以测量单独的一层涂层厚度，也可以测量整个涂层的厚度，其前提是涂层颜色或者纹理的不同使得可以区分不同的涂层。
Elcometer121/4可以检测所有基体上的涂层厚度，包括钢铁，木材，塑料，混凝土。
Elcometer121/4利用了简单的几何原理，其切刀刀头是被加工为确定角度的，无损检测当用它来切割涂层时，可以通过50倍放大镜来准确测量切开面的宽度，从而通过几何原理可以得到涂层厚度。
Elcometer121/4装备三套厚度切刀， 分别为1,4,6号， 分别测量20-2000um,10-1000um,2-200um的涂层。
另外，可以另行装备附着力切刀，分别为1mm 间距和2mm 间距，也可以配备
Elcometer121/4涂层观测仪测试步骤：
1. 首先用划线笔在要测量的地方划一条合适长度的线。笔的颜色和涂料的颜色应该有个强烈的反差。
2. 然后将仪器放在试板上，沿着垂直于线的方向将漆膜划开，注意仪器划开的力量要适中，能够刚刚到达底材为合适。注意仪器在操作的过程中，支撑架可以确保切刀是竖直的而没有倾斜。如果漆膜太硬，切刀没有切开整个漆膜，触到底材，则需要重新操作，加大力量并且放慢速度。
3. 将仪器放在漆膜切开处，将放大镜镜头对准。
4．打开光源，测量切开面的宽度。

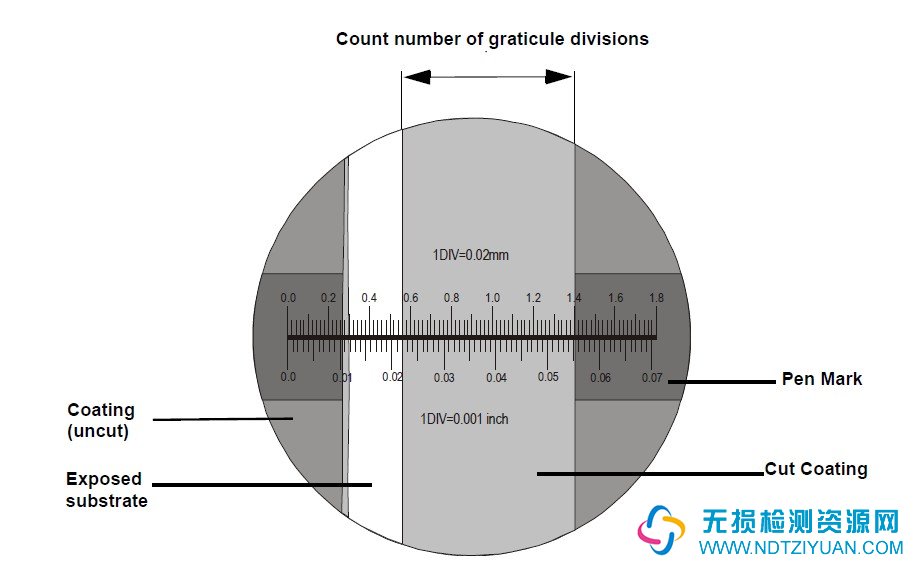

5．从放大镜里观测，调整焦点以使横切面清晰可见。
6．刻度线和横切面成垂直。注意切面的一边为直的边缘，另一边像是破碎的。
7．通过数刻度的格数以测量被切涂层的宽度。按以下表格计算涂层的厚度。
8．举例，用4号刀具，刻度格数为34个：
该涂层的厚度=34*2=68µm 或者 34*0.1=3.4mil
|
