（一）暗室
射线照相检测作业包括在野外进行和曝光室内进行，前者需要控制作业警戒范围，后者是在有安全防护条件下进行，但是都离不开暗室作业，尽管目前数字射线检测技术已得到很大推广，但是初始投入经费很高，而且在实际检测应用中，还有很多场合仍然只能应用常规的射线照相检测，因此仍然需要暗室作业，另外，尽管有工业自动洗片机，但是手工洗片是射线照相检测人员的基本技能，因此在教学实验中，暗室作业是必须的训练项目。
除了新建实验室时考虑设计的专用暗室外，通常是利用普通房间改造，下面是北京理工大学珠海学院“应用物理（无损检测方向）”本科专业利用教学楼中一间小厕所改建的暗室：
原平面：
厕所改装成暗室涉及：
水池建造材料：砂、砖、水泥、瓷砖
原窗户开孔安装带避光遮挡的排风扇，窗户玻璃涂黑色油漆，窗帘，保证窗户不能漏光
不锈钢工作台：不锈钢管、800 高、台面2mm 木板
电路配置
门帘
暗室配置设备：
白光照明，工作时需关闭并应保证不易被误开启；
暗室安全灯（单红光）带定时器，工作时使用；
不锈钢洗片槽（带塑料盖），适用300×80mm 胶片，单槽容量10 张，三个，分别为显影、停显、定影；
不锈钢插式洗片架，适用300×80mm 胶片进行槽洗处理时使用；
裁片刀，临时裁切胶片用；
显定影粉套装；
停显液：可用食用白醋+自来水配制，比例1:100 即可；
手工洗相盘：见下图，12 英寸规格，三个，分别为显影、停显、定影，最好有不同颜色以便于区分，特别是显影盘以红色为宜。手工盆洗时不需要使用洗片架；
塑料水桶，高度500mm，底片定影完成后水洗用，采用水龙头下溢流法冲洗。
（二）曝光室
除了新建实验室时考虑设计的曝光室（（需要有资质的专业从事射线辐射防护设备制造公司承担，费用较高，通常需要数十万元）外，也可以在普通房间里固定装入移动式铅房（需要有资质的专业从事射线辐射防护设备制造公司承担），铅房的屏蔽能力是根据使用X 射线机最高管电压来设计的。
下面是北京理工大学珠海学院“应用物理（无损检测方向）”本科专业利用教学楼一层中一间实验室固定装入的移动式铅房（十几万元即可）：
采用分散件运入房间后再拼装起来的方式，内部空间为2×2×2m，具有X 射线机头夹具并可手动上下调整焦距，内部有照明和抽气装置，门上有安全联锁装置（开门或门未关紧密时X 射线机启动高压开关无法接通）。
在铅房上方应安置射线场辐射检测仪以符合安全防护要求，安置有联锁的警示灯，铅房制造单位应提供当地的射线防护装置制造许可证与合格证，并负责现场安装，安装完成后应用射线辐射剂量计在X 射线机开足最高管电压情况下检测铅房外部泄漏射线剂量符合安全防护标准要求，并申报当地环保局审核取得射线装置使用许可证。
（三）X 射线机
建议配备国产玻璃x 射线管的200kV5mA 便携气冷X 射线机和250kV5mA 便携气冷X射线机各1 台以适应不同透照厚度要求。国内生产便携气冷X 射线机的厂家已经很多，结构型式大同小异，设备价格也很便宜，选购时需要注意X 射线机的焦点尺寸、辐射角、穿透力以及泄漏率等指标。
（四）X 射线照相检测辅助器材与耗材
2.铅垫板350×350×2mm，两块，用于垫在暗袋后面防止背散射；
3. 如做室外射线照相检测时， 可根据需要购买若干小型铅屏风1000 × 600mm（1mmPb），放置在机头周围地面作为辅助防护；
4.数显辐射剂量报警仪，用于室外射线照相检测时设置安全警戒范围和监测操作人员所在位置的射线剂量是否在安全限值内；
5.警戒用对讲机，用于室外射线照相检测时操作人员与安全警戒范围监控人员的联系；
6.射线场辐射检测仪，用于监测铅房周围泄漏射线剂量是否在安全限值内；
7.曝光曲线用钢质射线阶梯试块（沧州欧谱www.oupu17.com）；
8.测绘胶片特性曲线用钢质试块（沧州欧谱www.oupu17.com）；
9.英文、数字、符号铅字，底片标志用；
10.铅增感屏300×80mm×0.1mm；
11.塑料暗袋300×80mm；
12.金属丝像质计，根据所用标准确定，例如NB/T 47013.2-2015《承压设备无损检测第2部分：射线检测》；
13.胶片烘干机：用于暗室处理完成后底片水洗后快速干燥以便进行评片，胶片烘干机的型号、规格很多，价钱也不同，下面示出一例：
注：如不配置胶片烘干机，则在暗室内悬挂绳索加塑料夹子，采用晾干胶片的方式也可，只是耗时较长。
14.评片灯，用于评判底片用，目前国产评片灯已有很多厂家和各种型号，建议采用LED照明型（寿命长、亮度大），选型时主要注意观察窗的照度均匀性，最大亮度应能满足至少观察黑度4.5 的底片；(推荐OU5410型沧州欧谱www.oupu17.com)

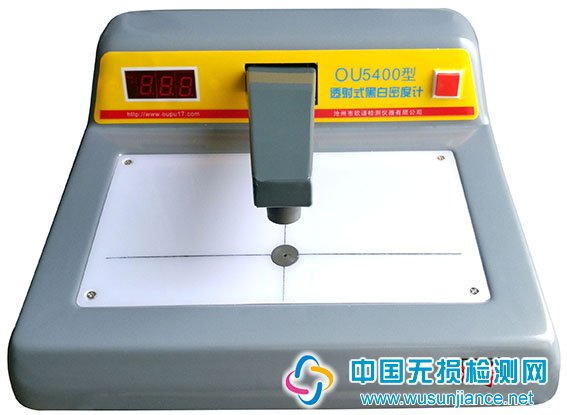

15.透射式密度计，用于测定底片黑度，测定黑度的范围最好能满足1~5；
16.各种射线底片，用于学生评片训练，需要到有开展射线照相检测业务的企业搜集已过规定档案保存期的底片。对于学生评片训练，最好能有尽可能多的底片，具有不同缺陷级别、缺陷种类、工件种类（焊缝、铸件）。
 |
