异种金属焊缝超声相控阵检测方案

来源：作者：中国无损检测人气：发布时间：2024-11-21

摘要：异种金属焊缝超声相控阵检测方案异种金属焊缝对于超声探伤来说极具挑战性，超声波需要穿过奥氏体不锈钢多层声学介质，传播方向会发生变化，同时声束衰减严重、噪声较大、受低通滤波作用影响。另外异种钢焊缝几何形状复杂，如接管，锥形或焊缝表面不平等。

异种金属焊缝超声相控阵检测方案

异种金属焊缝对于超声探伤来说极具挑战性，超声波需要穿过奥氏体不锈钢多层声学介质，传播方向会发生变化，同时声束衰减严重、噪声较大、受低通滤波作用影响。另外异种钢焊缝几何形状复杂，如接管，锥形或焊缝表面不平等。

　　　　　　　　　异种金属焊缝

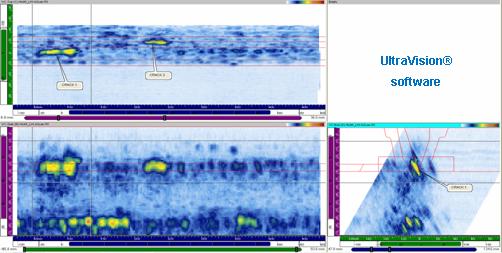

解决方案：低频TRL一维或二维相控阵技术，高端相控阵检测系统DYNARAY lite或便携式相控阵系统ZiRCON

§ 一发一收检测模式可以提高检测灵敏度和信噪比

§ TRL探头可以产生带角度纵波，与横波相比，受各向异性结构影响较小（减少衰减、波束扭曲和扩散）

§ 低频（1～2MHz）操作，减小衰减。

§ 采用宽带相控阵探头，减小衰减和低通滤波作用的影响。
