在上篇文章《焊缝超声检测5种伪缺陷特征分析》，分析了单面焊双面成型焊缝超声检测中，常见的5种伪缺陷及特征，在文章后面也留了一点伏笔，也就是今天要介绍的内容。建议先看看上篇文章，本文的下半部分要仔细看看。
曾经有人提出这样的观点，超声仪器屏幕中显示的回波，不是伪缺陷就是缺陷。
这个观点肯定是不正确的，但也并不完全是错的。
什么是伪缺陷？
超声检测不像磁粉检测，对伪缺陷进行了明确的定义。而我在上篇文章中所说的伪缺陷，并非真的是伪缺陷。是为了便于区分什么是缺陷，什么不是缺陷而定义为伪缺陷。此伪缺陷包括上篇文中介绍的5种，当然还有其他种类的伪缺陷。所以要判别什么是缺陷，什么不是缺陷，还得懂得缺陷判断的技巧。
什么是缺陷？回波的水平值和深度值均位于焊缝中，则为缺陷？
这个观点也不完全正确，理想情况下可以这样理解，既然是理想情况，当然也存在特殊情况，比如存在特殊的焊接结构、内坡口结构等。所以不是任何回波，其水平值和深度值均位于焊缝中都认为是缺陷。
如何判定缺陷？在超声检测之前必须做好以下功课，也是所谓的工艺卡。
其次要了解焊缝的结构，是单面焊双面成型V型坡口还是双面焊X型坡口？存在不等厚、错边？…
更深层次一点，如果你能了解焊接工艺并且懂一定的焊接知识，那最好不过了。如果不懂，也不强求，毕竟干这行的，真正懂焊接人不多，我属于不懂的这类。也有部分人不懂装懂的，不过由衷的佩服这类人，因为我只是个老实的孩子，老实人容易吃亏。如果既懂NDT又懂焊接，要远离这类人，太牛逼了，站在一起降档次，当然这是句玩笑咯。
我有一个同事，曾经干了5年的高压焊工，现在改行干NDT了。我经常对他说，小伙子前途无量啊。烧了5年焊，什么样的缺陷都焊过、见过、挖过，对缺陷的理解比一般的人更深刻。所以说嘛，干NDT懂焊接很重要。
超声检测缺陷识别技巧
前面的铺垫做好了，可以开始“推油”啦。
对于情况简单的单面焊或双面焊超声检测，假设仪器屏幕中出现了一次波异常回波，测量回波的水平位置和深度位置，若均位于焊缝中。出现这种情况，一般情况下可以认为是缺陷，有条件可以选用不同K值的探头试试，或者磨平焊缝用直探头扫扫看，再有条件拍个片子或搞下TOFD，以防特殊情况。
如果屏幕中二次波出现了异常波，请参考上篇文章中介绍的5种伪缺陷，用排除法排除。
不管是NDT老司机还是小鲜肉，遇到这类缺陷闭着眼睛都知道结果。但是对于超声检测根部缺陷，不仅对小鲜肉是难题，对老司机来说也是比较棘手的问题，当然排除NDT非人类级别的大师咯。
我在NDT行业打酱油多年，肯定不能用小鲜肉来装嫩，技术水平一般，也不能说是老司机，我想“腊肉”这个词再合适不过。
正因为我不是老司机也不是非人类的大师，如果我遇到了根部问题也是束手无策，但是在没遇到这类问题之前，去研究它岂不美哉。
正好最近在搞竞赛培训，我担任超声检测实操教练，手头拥有一些单面焊双面成型焊缝根部缺陷的资源，比如有根部未焊透、根部裂纹、根部内凹等。对这类缺陷分别进行了试验，总结了一些辨别的方法。
如果屏幕中出现了根部反射波，首先要判断是缺陷还是根部焊瘤反射波，如何判定呢？

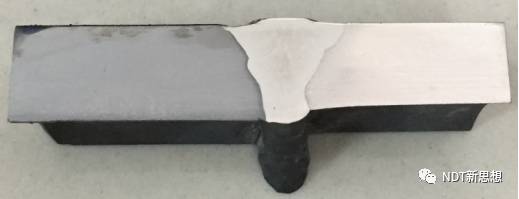

必须了解根部反射波特征，首先看回波波形特点，波形是否干脆，有无杂波。并且测量最高回波的水平位置，是在探头对侧还是本侧，换句话说是焊缝中心线的哪侧，这点很关键。如果波形干脆，水平位置位于探头对侧（偏焊缝中心约2mm），且探头在另外一侧扫查也是如此，那很有可能是根部焊瘤反射回波。这点在上篇文中已作详细分析，建议回看。
什么是根部缺陷呢？按照下面几个步骤来判定，实验证明是有效的。
（1）看回波波形特征 是否存在多峰，或者根部焊瘤波前是否存在其他回波。如果回波存在多峰情况、或者根部位置存在多个回波，暂且归纳为疑似缺陷F+，否则为F。

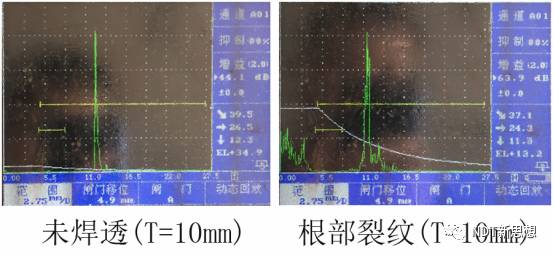

超声检测根部未焊透和根部裂纹波形
（2）测量水平位置 找到回波的最高波，测量其水平位置。
焊缝超声检测缺陷和根部缺陷的判定
a、水平位于焊缝中心或探头侧时，波形多峰为F++，波形干净为F+。探头在对侧扫查，也可获得同样结果。
b、水平位于探头对侧时，将探头在对侧扫查，如果水平位于探头侧，波形多峰为F++，波形干净为F+，否则仍为F。

（3）移动探头看波形变化 前后移动探头，如果波峰交替起伏，或者探头移动过程中，波幅变化不明显，波形多峰为F+++，波形干净为F++。
（4）波幅大小 如果波幅很高，将最高波自动增益至满屏80%时，DAC曲线或评定等级线压缩到满屏的20%以内时，波形干净为F+++。
按照上述步骤操作，如果F+++、F++则判为缺陷，F+疑似缺陷，F不是缺陷。
判断是否是根部缺陷，还需注意深度值，如果深度读数小于板厚，也可以认为是缺陷。深度大于或等于壁厚时，则需按照上述步骤进行操作，上述步骤应仔细扫查。
超声波检测缺陷性质的判定，可以参考缺陷的波形。因此，根部缺陷同样可以依据波形的特征，比如根部未焊透、裂纹等，但难度较大。或许在下篇文章中将分析缺陷定性的方法，敬请期待！
|
