一. 构件情况：
图示构件为气化炉冷凝器，整体结构为双层壁体，由内、外筒分别组焊为半成品后，再套装一起焊接而成。
二. 产品类别的工作参数：
(1)类别：三类容器
(2)工作压力：内筒承压 26Kgf/cm2 无损检测资源网外筒承压 6.5Kgf/cm2
(3)工作温度：320℃
三. 制造概况及与探伤相关的尺寸数据
（1）外筒：由封头及4个筒节焊成 材料：16MnR 外径：1200mm 板厚：35mm
（2）内筒：由法兰、封头、筒节及管接头焊接而成，材料：16MnR 外径：960mm 板厚：25mm
（3）封头：由内、外筒相同材料的等厚钢板热压而成

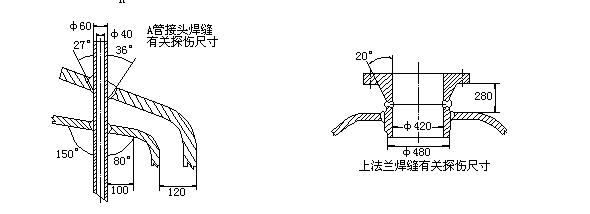

（4）A、B、C管：外径 60mm，壁厚 10mm
（5）D管：外径 160mm，壁厚 12mm
（6）E管：外径 120mm，壁厚 14mm
四.产品技术条件：
(1)对接焊缝：
a.坡口及热影响区板材表面不得有裂纹、重皮
b.焊缝射线探伤，纵、环缝的焊缝质量均应达到（）标准（）级，底片影像质量不低于（）级
(2)角焊缝：坡口表面、焊缝及热影响区表面与近表面均不允许有长度大于1.6mm的缺陷
五.可提供的探伤设备与器材
(1)射线探伤设备：
a.2005型X射线探伤机（200KV，5mA，焦点尺寸3x3mm）
b.3005型定向曝光X射线探伤机（300KV，5mA，焦点尺寸3x3mm）
c.3005型周向曝光X射线探伤机（300KV，5mA，焦点尺寸4mm）
d.100Ci 192Ir γ射线探伤机（焦点尺寸2x2mm，γ源已使用5个月）
e.100Ci 60Co γ射线探伤机（焦点尺寸2x2mm，γ源已使用一年）
(2)器材：
a.天津工业III型X射线胶片
b.下列规格的荧光增感屏、百格刀测试 http://www.baigedaoceshi.com铅箔增感屏及相应尺寸的暗盒：360x80x0.03；360x80x0.01；300x80x0.03；300x80x0.01；240x80x0.03；240x80x0.01
c.符合（ ）标准的像质计
d.铅质字母、字码、搭接标记、定位标记、B标记、F标记
(3)X射线机曝光曲线、γ射线机曝光曲线、X射线胶片特性曲线：
六.检测人员：取得I、II、III级资格证书的各类无损检测人员
|
