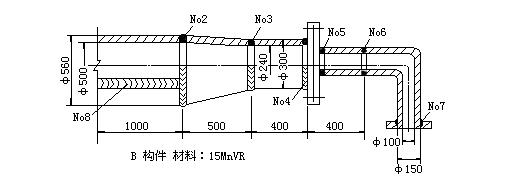

根据图示构件，以显现及保留缺陷影像为前提条件，选择合理的探伤方案，全面检出诸条焊缝的内、外部缺陷。 制订探伤规范、工艺要领（包括工艺卡片），并从探伤角度提出评定焊缝质量、考核焊工焊接技术水平的统计依据。  提供条件： 一.设备：X射线探伤机和γ射线探伤机 1.TY4010/4-2型X射线探伤机（固定式，金属陶瓷管，400KV，10mA，焦点3x3mm） 2.3005型便携式气冷定向X射线探伤机无损检测资源网（300KV，5mA，焦点3x3mm） 3.3005型便携式气冷周向X射线探伤机（300KV，5mA，焦线3mm） 4.2005型便携式气冷周向X射线探伤机（200KV，5mA，焦线3.5mm） 5.100居里 60Coγ射线探伤机 焦点φ3x3mm，60Co源已使用半年 6.100居里 192Irγ射线探伤机 焦点φ3x3mm，192Ir源已使用两个半月 二.检测人员：已取得初、中、高级技术资格证书的各类无损检测人员 三.产品技术条件: (1)环焊缝内部缺陷不得超过________标准______级 (2)纵焊缝内部缺陷不得超过________标准______级 (3)焊缝及热影响区表面不得有裂纹 四.提供曝光曲线：   参考：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
