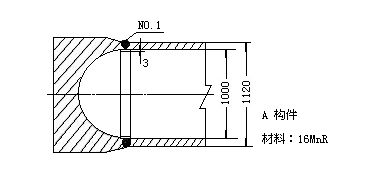

摘要:根据图示构件,以显现及保留缺陷影像为前提条件,选择合理的探伤方案,全面检出诸条焊缝的内、外部缺陷。 制订探伤规范、工艺要领(包括工艺卡片),并从探伤角度提出评定焊缝质量、考核焊工焊接技术水平的统计依据。 提供条件: 一.设备:X射线探伤机和射线
根据图示构件,以显现及保留缺陷影像为前提条件,选择合理的探伤方案,全面检出诸条焊缝的内、外部缺陷。
制订探伤规范、工艺要领(包括工艺卡片),并从探伤角度提出评定焊缝质量、考核焊工焊接技术水平的统计依据。
提供条件:
一.设备:X射线探伤机和γ射线探伤机
1.TY4010/4-2型X射线探伤机(固定式,无损检测资源网金属陶瓷管,400KV,10mA,焦点3x3mm)
2.3005型便携式气冷定向X射线探伤机(300KV,5mA,焦点3x3mm)
3.3005型便携式气冷周向X射线探伤机(300KV,5mA,焦线3mm)
4.2005型便携式气冷周向X射线探伤机(200KV,5mA,焦线3.5mm)
5.100居里 60Coγ射线探伤机 焦点φ3x3mm,60Co源已使用半年
6.100居里 192Irγ射线探伤机 焦点φ3x3mm,192Ir源已使用两个半月
二.检测人员:已取得初、中、高级技术资格证书的各类无损检测人员
三.产品技术条件:
环焊缝在2.5%的透照灵敏度下,不得有超过__________标准______级以上的内部缺陷
四.提供曝光曲线:




参考:
射线透照工艺卡
编制日期: 编号:
射线探伤条件: 验收标准:
射线源: 射线设备制造单位:
KV/MeV: 焦点尺寸: 工件号:        焊缝号:
mA/μA: 最小焦距: 透度计 型号
γ源 居里/克当量: 软片 种类: 位置:
使用时间: 尺寸:百格刀测试 http://www.baigedaoceshi.com 应显出直径:
透照时间: 照度: 增感屏 类型:
厚度 前屏:
后屏:
要求完成日期:
透照部位、方向示意图:








制订: 批准:
资格: 资格: 年  月  日
