卧式储气罐射线检测工艺方案编制

来源: 作者:ndt 人气: 发布时间:2024-11-22
摘要:1.卧式储气罐射线检测工艺方案编制 试根据图示构件的特点,选择合理的检测方案和检测条件,全面检出诸焊缝的内外部缺陷 请根据技术条件制定检测规范、工艺要领及编写工艺卡 要求条件: 1. 底片黑度2.0~2.5 2. 灵敏度不低于2% 提供条件: 一. 设备 1. X射线机 (
1.卧式储气罐射线检测工艺方案编制
试根据图示构件的特点,选择合理的检测方案和检测条件,全面检出诸焊缝的内外部缺陷

请根据技术条件制定检测规范、工艺要领及编写工艺卡
要求条件:
1. 底片黑度2.0~2.5
2. 灵敏度不低于2%
提供条件:
一. 设备
1. X射线
(1)300KV,5mA定向照射X射线机,焦点3x3mm
(2)300KV,5mA周向照射X射线机,焦线3mm
(3)200KV,5mA定向照射X射线机,焦点4x4mm
2. γ射线机
(1)100Ci,Co60γ射线机,焦点3x3mm(已使用2年)
(2)100Ci,Ir192γ射线机,焦点2x2mm(已使用2个半月)
二. 检测人员:已取得初、中、高级技术资格证书的各类无损检测人员
三.产品技术条件:
(1)环焊缝内部缺陷不得超过________标准______级
(2)纵焊缝内部缺陷不得超过________标准______级
(3)焊缝及热影响区表面不得有裂纹
四.提供的器材及必要的数据
1.器材
(1)胶片:杜邦或Agfa D7,D2
(2)铅箔增感屏:规格自选
(3)像质计:自选
(4)铅字符号:自选

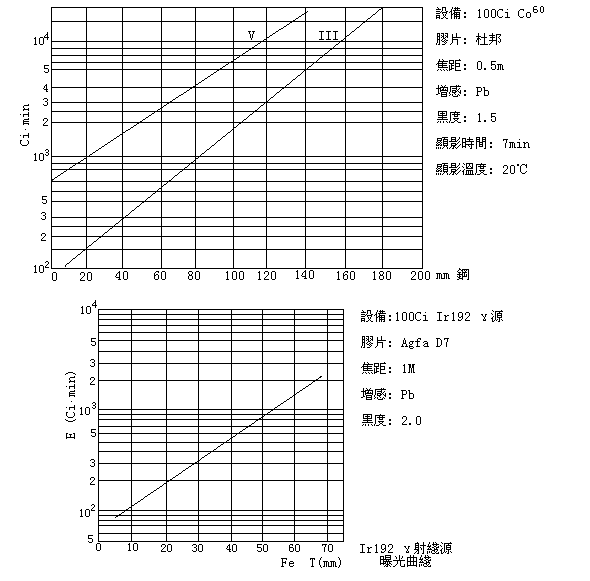

2.各种设备的曝光曲线图





3.胶片特性曲线图


五.工艺要求
(一)根据探测对象和目的选择适宜的探伤设备
(二)确定透照次序
X射线:1.管电流;2.管电压;3.焦距;4.底片达到规定黑度时所需的曝光时间
γ射线:1.放射强度;2.焦距;3.曝光量和时间
(三)选择透照器材:1.胶片;2.增感屏;3.像质计
(四)规定定位标记和识别标记
(五)评定级别
射线透照工艺卡
工(构)件 名称   图号   合同号   探伤
编号

材料   厚度   外观检查结果
透照
次序

焊缝号 透照
方法
胶片 透照
片数
焦距 增感屏 像质计 曝光条件
型号 长度 KV mA min











显影
条件
  验收
标准
  级别   定位
标记

搭接
长度
  识别
长度
  温度   时间
要求完成日期 年  月 日 制定人
五.工艺要求
(一)根据探测对象和目的选择适宜的探伤设备
(二)确定透照次序
X射线:1.管电流;2.管电压;3.焦距;4.底片达到规定黑度时所需的曝光时间
γ射线:1.放射强度;2.焦距;3.曝光量和时间
(三)选择透照器材:1.胶片;2.增感屏;3.像质计
(四)规定定位标记和识别标记
(五)评定级别
射线透照工艺卡
工(构)件 名称   图号   合同号   探伤
编号

材料   厚度   外观检查结果
透照
次序

焊缝号 透照
方法
胶片 透照
片数
焦距 增感屏 像质计 曝光条件
型号 长度 KV mA min











显影
条件
  验收
标准
  级别   定位
标记

搭接
长度
  识别
长度
  温度   时间
要求完成日期 年  月 日 制定人
