HN型氨冷凝器的超声波检测工艺编制

来源: 作者:ndt 人气: 发布时间:2024-11-09
摘要:根据上图所示的HN型氨冷凝器编制一份以超声波检测为主题的检测工艺方案。下述为参考资料: 一.HN型氨冷凝器工作概况 高压的液态氢从A端进入球形封头内腔,通过127根致冷管进入B端球形封头内腔,并从B端输出,液态氢通过致冷管时,由于压力陡然下降而使得筒体

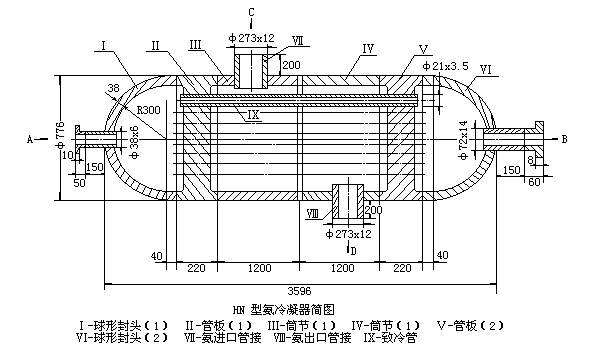

根据上图所示的HN型氨冷凝器编制一份以超声波检测为主题的检测工艺方案。下述为参考资料:
一.HN型氨冷凝器工作概况
高压的液态氢从A端进入球形封头内腔,通过127根致冷管进入B端球形封头内腔,并从B端输出,液态氢通过致冷管时,由于压力陡然下降而使得筒体内腔温度显著下降。低压的气态氨从C端进入筒体内腔,在低温下凝结成液体从D端流出。
二.产品类别及工作参数
(1)类别:三类容器
(2)工作压力:[1]球形封头及致冷管 160Kgf/cm2;[2]筒体 ≤ 5Kgf/cm2
(3)工作温度:-30℃
三.制造概况
(1)筒节:用厚度38mm的16MnR钢板卷焊而成,无损检测资源网纵缝及筒节对接焊缝度为双面焊焊缝
(2)球形封头:用厚度38mm的16MnR钢板冲压而成,与管板之间的环焊缝为氩弧焊打底的单面焊焊缝
(3)管接:为20g无缝钢管,用插入式角焊缝与筒节或封头连接(双面焊),用对接焊与管法兰连接(单面焊双面成形)

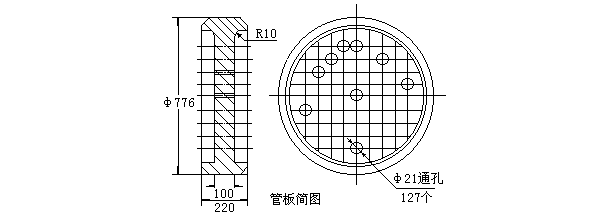

(4)管板:用饼形钢锻件制造,127个φ21mm通孔用切削钻孔方法加工而成(见下图)
(5)致冷管:为φ21x3.5mm的20g无缝钢管,经胀管工艺与管壁上的通孔焊接,为防止泄漏,管口与管板之间分别焊有一圈氩弧焊焊缝。


四.产品技术条件
(1)钢板:应满足()标准的()级要求
(2)致冷管:应满足()标准要求
(3)管板:应满足()标准要求
(4)对接焊缝:
(a)超声波检测纵、环缝的质量均应达到()标准()级;
(b)检测工作量应满足()要求
(5)角焊缝:坡口表面、焊缝及热影响区表面和近表面不允许有长度大于1.6mm的缺陷指示迹痕
(6)致冷管端口焊缝:表面不允许有尺寸大于1.6mm的缺陷指示迹痕
五.超声波检测设备与器材:自选
六.检测人员:具有各种资格等级的无损检测人员
