LED透镜和它对紫外线的影响?你需要知道这三点

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:了解如何在无损检测观察过程中使用UV LED获得高强度辐照光束。 没有使用透镜的LED本身会向所有方向发光。这可能听起来像是一个有利的属性,因为它意味着LED能产生一个范围很广的光束。然而,使用这种类型的LED进行无损检测的问题在于,在任何一个点上都无法
了解如何在无损检测观察过程中使用UV LED获得高强度辐照光束。


没有使用透镜的LED本身会向所有方向发光。这可能听起来像是一个有利的属性,因为它意味着LED能产生一个范围很广的光束。然而,使用这种类型的LED进行无损检测的问题在于,在任何一个点上都无法获得太高的辐照强度。这对于背景照明是可接受的,但是对于检查,您需要满足标准委员会设定的最小强度限制。

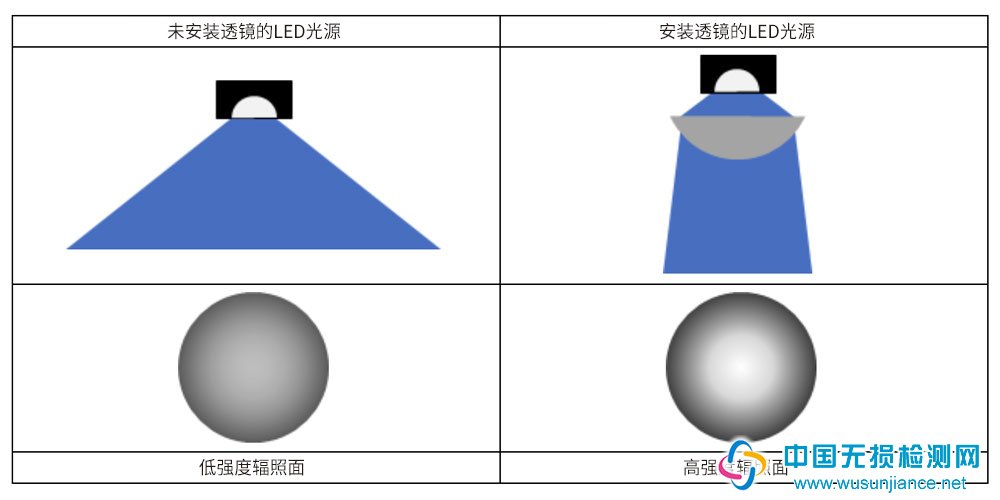

LED透镜是解决这个问题的方案 – 透镜将LED发出的光聚焦成可用的更集中的光束。对于用于NDT检查的LED黑光灯,需要在LED光源前安装透镜以产生合格的辐照强度。

1. 选择透镜时必须平衡辐照强度和范围

通过研究图标,显然存在设计权衡。广角光束提供平滑和均匀的光斑,沧州欧谱www.oupu17.com但收束光束提供荧光无损检测所需的强度。精心设计的LED黑光灯需要两者兼得才能获得最佳效果。

2. 常用LED透镜制造的原材料为PMMA(聚甲基丙烯酸甲酯)

UV-A LED对透镜提出了新的挑战。普通LED透镜由PMMA(聚甲基丙烯酸甲酯)制成 - 价格便宜,易于模塑成所需形状,对可见光透明。然而,PMMA会吸收紫外线并过度曝光(泛黄和雾化模糊)。

在旧的汽车前照灯中也可以看到同样的现象 - 暴露在阳光中的紫外线下,透明的塑料灯罩变得混浊不清。

3. 最初为UV LED开发的透镜经过处理,会使UV-A波长降低至320 nm

经过特殊处理,透镜仍会随着时间的推移而过度曝光。过曝的透镜将严重降低LED灯的波长,这就是为什么低成本的UV LED灯需要定期更换部件的原因。

灯具制造商需要将所有这些因素平衡到检查用黑光灯的设计中,(A)具有合格的强度,(B)具有平滑均匀的光束而没有热点,并且(C)持久耐用。

在EV6000中,Magnaflux开发出由对UV稳定材料制成的定制LED透镜。这意味着镜片不会过度曝光,UV-A强度不会随着时间的推移而降低。 Magnaflux的所有LED 黑光灯都使用这些定制透镜,性能可靠,使用寿命长。
