CBT 3559-2011 船舶钢焊缝超声波检测工艺和质量分级适用于母材厚度 8 mm～150 mm 的铁素体钢全熔透焊缝 A 型脉冲反射式手工接触的超声波检测。对于母材厚度为 6 mm～＜ 8 mm 的薄板，可参照本标准进行检测。本标准不适用于铸钢及奥氏体不锈钢焊缝、外径小于 250 mm 和内外径之比小于 0.7 的筒体纵向焊缝、外径小于 200 mm 的筒体周向焊缝、各种尺寸曲面相贯焊缝。
5.2.1 探头的有效晶片面积不应大于 500 mm2，且任意边长不应大于 25 mm。
5.2.2 探头频率一般在 2 MHz～5 MHz之间选择，探头实测频率与标称误差不大于 ±10％。
5.2.3 斜探头声束水平轴线偏离角应不大于 2 °，主声束垂直方向不应有明显的双峰。
5.2.4 斜探头折射角一般为 70°、60°、45°，或者折射角正切值为 2.5、2.0、1.5、1.0。当使用两种或两种以上角度的探头时，其中的两种探头角度差应不小于 10°。
超声波探头频率和斜探头折射角的选择
10.1 探测频率按表 2 进行选择。
表 2 探测频率的选择
超声波探头检测船舶焊缝

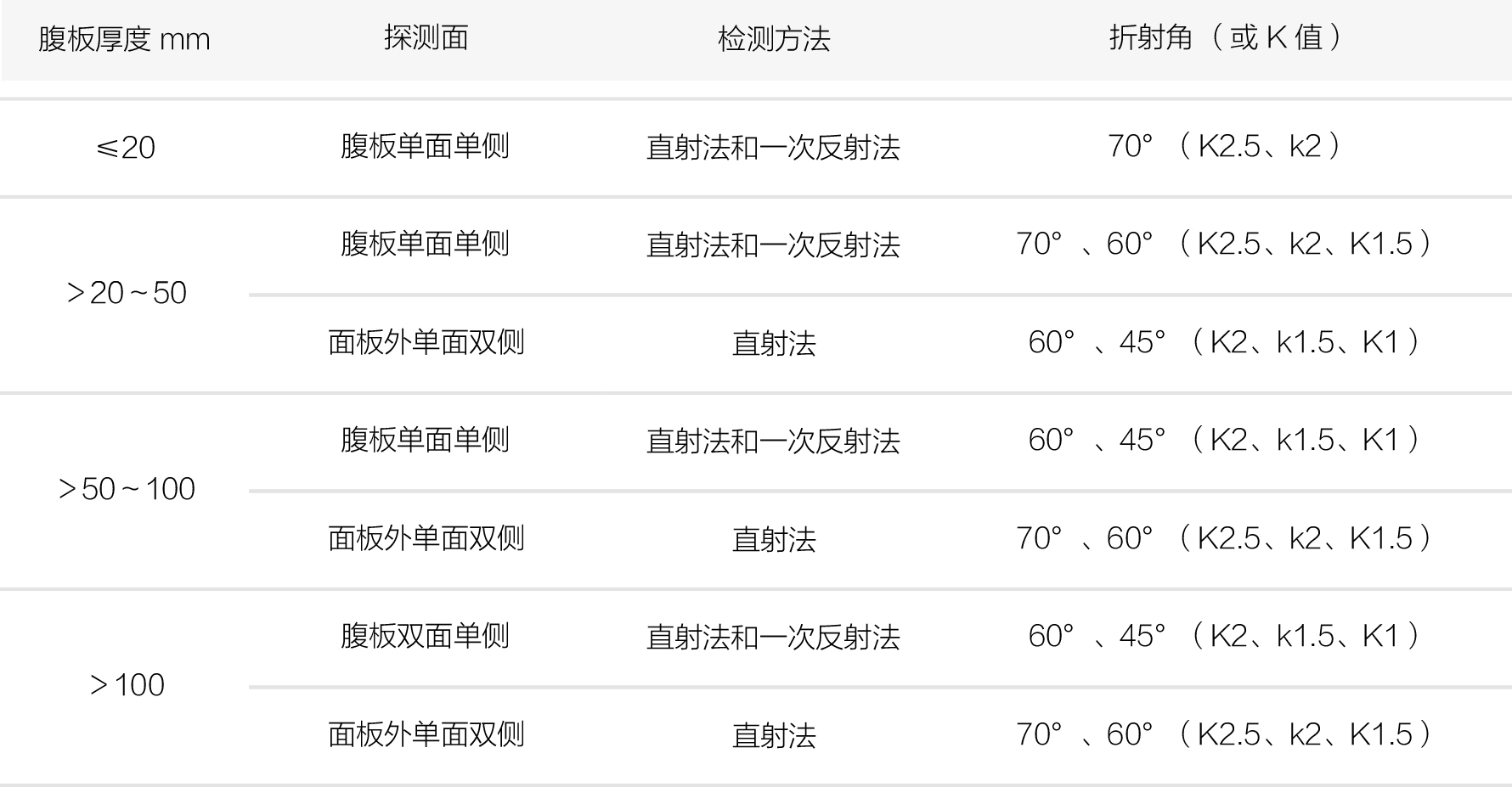

10.2 探头角度的选择应使主声束覆盖整个焊缝检测区，条件允许时，T 型接头焊缝检测应分别使用直探头和斜探头扫查。斜探头的选择按表 4 进行，探头布置见图 3。
|
