超声波探头-常压钢质储罐焊缝超声检测（JB/T 9212-2010）

JB/T 9212-2010 无损检测 常压钢质储罐焊缝超声检测方法适用于常压钢质储罐厚度为（4～32）mm 的对接和 T 形焊接接头的超声检测。搭接接头的超声检测可参照附录 A。本标准不适用于铸件、奥氏体不锈钢焊缝的超声检测。



超声波探头选用



5.2.1 超声检测用的斜探头应符合 JB/T 10062 的规定，其工作频率为（2.0～5.0）MHz，折射角的正切值 K 在 1.0～3.0 之间，对接和 T 形接头超声检测斜探头 K 值按表 1 进行选择。

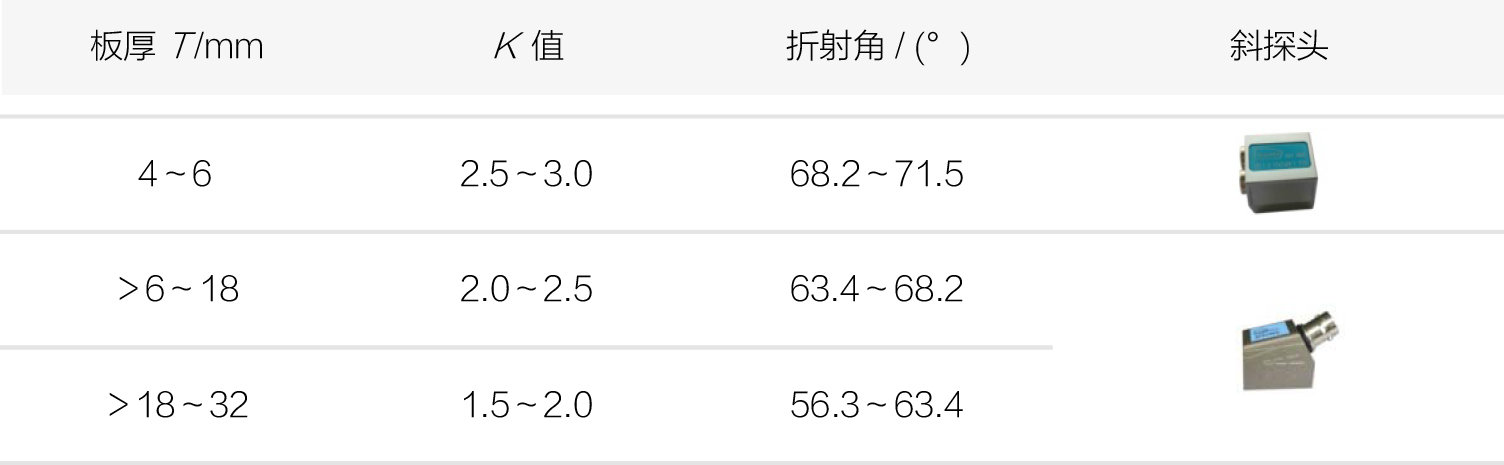

 表 1  对接和 T 形接头超声检测斜探头 K  值的选择



超声波探头角度选择



5.2.2 厚度（4～6）mm 的钢板焊缝检测，推荐采用线聚焦斜探头和双晶斜探头，探头频率一般采用 5 MHz，其性能应能满足检测要求。当钢板厚度大于 15 mm 时，采用（2～2.5）MHz 的探头。探头主声束轴线水平偏离角不应大于 2°，主声束垂直方向不应有明显双峰。
