超声波探头-搭接焊缝超声检测（JB/T 9212-2010 附录 A）

来源： 作者：中国无损检测 人气： 发布时间：2024-12-22
摘要：JB/T 9212-2010 附录 A 搭接接头的超声检测规定了常压钢质储罐（4～32）mm 厚度的搭接焊接接头的超声检测。 超声波探头选用 搭接接头超声检测用的斜探头性能宜符合 JB/T 10062 的规定，其工作频率为（2.0～5.0）MHz，折射角的正切值 K 在 1.0～3.0 之间，K
JB/T 9212-2010 附录 A 搭接接头的超声检测规定了常压钢质储罐（4～32）mm 厚度的搭接焊接接头的超声检测。


       搭接接头超声检测用的斜探头性能宜符合 JB/T 10062 的规定，其工作频率为（2.0～5.0）MHz，折射角的正切值 K 在 1.0～3.0 之间，K 值按表 A.1 进行选择。厚度（4～6）mm 的钢板焊缝检测，推荐采用线聚焦斜探头和双晶斜探头，探头频率一般采用 5 MHz。当钢板厚度大于 15 mm 时，采用（2～2.5）MHz 的探头。

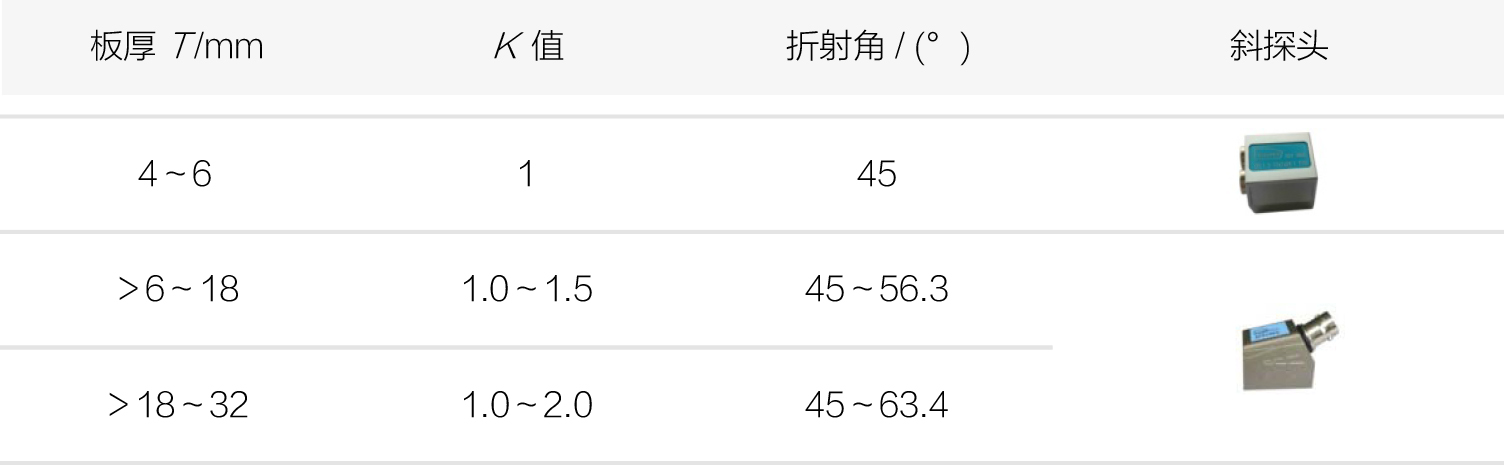

表 A.1  搭接接头超声检测斜探头 K 值的选择
