超声波探头声束宽度的测定

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:GJB 3538-1999 变形铝合金棒材超声波检验方法适用于变形铝合金直径不小于 10 mm 的圆棒及内切圆直径不小于 10 mm 的方棒和六角棒材的超声波检验。 5.2.5.1 扫查速度一般不大于 50mm/s,自动扫查时,可适当提高扫查速度,但不得影响不连续性的检出。 5.2.5.2
GJB 3538-1999 变形铝合金棒材超声波检验方法适用于变形铝合金直径不小于 10 mm 的圆棒及内切圆直径不小于 10 mm 的方棒和六角棒材的超声波检验。



5.2.5.1 扫查速度一般不大于 50mm/s,自动扫查时,可适当提高扫查速度,但不得影响不连续性的检出。


5.2.5.2 扫查间距应使声束覆盖宽度至少为探头最小有效声束宽度的 50%。

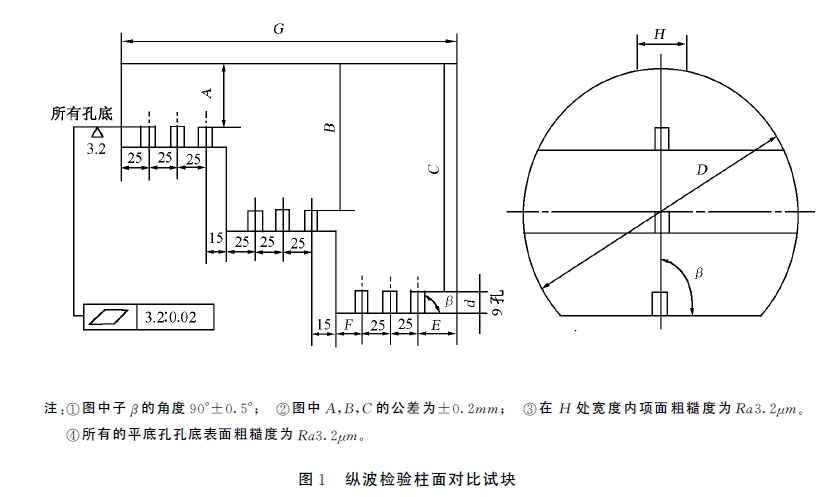

5.2.5.3 探头有效声束宽度的测定,按表 4 规定将图 1 所示对比试块中的平底孔反射波高调至荧光屏满刻度的 80%,沿试块纵向前后移动探头至反射波高降至 40% 时两探头位置间的中心距离,即为该规格该等级的探头有效声束宽度。用埋深不同的平底孔测定探头的有效声束宽度,其中宽度最小的即为探头扫查该规格棒材的最小有效声束宽度。
