超声波探头选用-管道环缝超声检测 (GB/T 15830-2008)

来源: 作者:中国无损检测 人气: 发布时间:2024-11-22
摘要:GB/T 15830-2008 无损检测钢制管道环向焊缝对接接头超声检测方法适用于壁厚大于或等于 15 mm~120 mm,标称直径大于或等于 159 mm 的钢制承压管道环向对接焊接接头超声检测。本标准不适用于铸钢、奥氏体不锈钢管的管道环向对接焊接接头超声检测。 超声波探头
GB/T 15830-2008 无损检测钢制管道环向焊缝对接接头超声检测方法适用于壁厚大于或等于 15 mm~120 mm,标称直径大于或等于 159 mm 的钢制承压管道环向对接焊接接头超声检测。本标准不适用于铸钢、奥氏体不锈钢管的管道环向对接焊接接头超声检测。


5.2.1 探头性能应按 GB/T 18852 的规定进行测试。
5.2.2 单斜探头声束轴线水平偏离角不应大于 2 °,斜探头主声束在垂直方向不应有明显的双峰或多峰。
5.2.3 仪器和探头的组合频率与公称频率误差不得大于 ±10%。

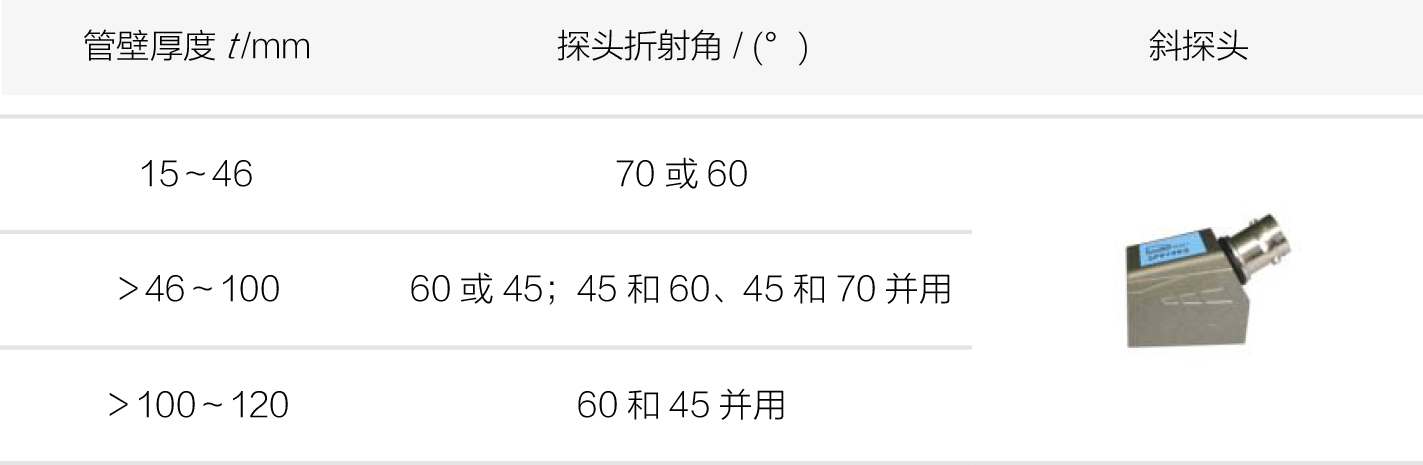

7.1.1 斜探头折射角的选择以直射波声束中心线至少能扫查焊接接头厚度的 2/5 为原则,可参考表 1。检测根部缺欠时,不宜使用折射角为 60°的探头。


斜探头

7.1.2 探头频率一般采用 2.5 MHz,当管壁厚度较薄时,采用 5 MHz 探头。
