超声波探头选用-T型焊缝探伤

来源： 作者：中国无损检测 人气： 发布时间：2024-11-22
摘要：T型焊接接头超声检测方法适用于厚度大于等于6mm承压设备全熔化焊T型焊接接头的超声检测。其他用途的全熔化焊T型焊接接头的超声检测也可参照本附录的规定执行。 超声波探头选用 检测时应确保探头与工件的稳定接触。 a) 用斜探头在翼板外侧进行检测时，推荐使
 T型焊接接头超声检测方法适用于厚度大于等于6mm承压设备全熔化焊T型焊接接头的超声检测。其他用途的全熔化焊T型焊接接头的超声检测也可参照本附录的规定执行。


       检测时应确保探头与工件的稳定接触。
       a) 用斜探头在翼板外侧进行检测时，推荐使用折射角为45°（K1）的探头。用斜探头在腹板一侧进行检测时，探头折射角（K值）根据腹板厚度按6.3.6.1和6.3.6.2进行选择。
       b) 用直探头检测时，探头标称频率根据翼板厚度按6.3.6.3进行选择。

斜探头

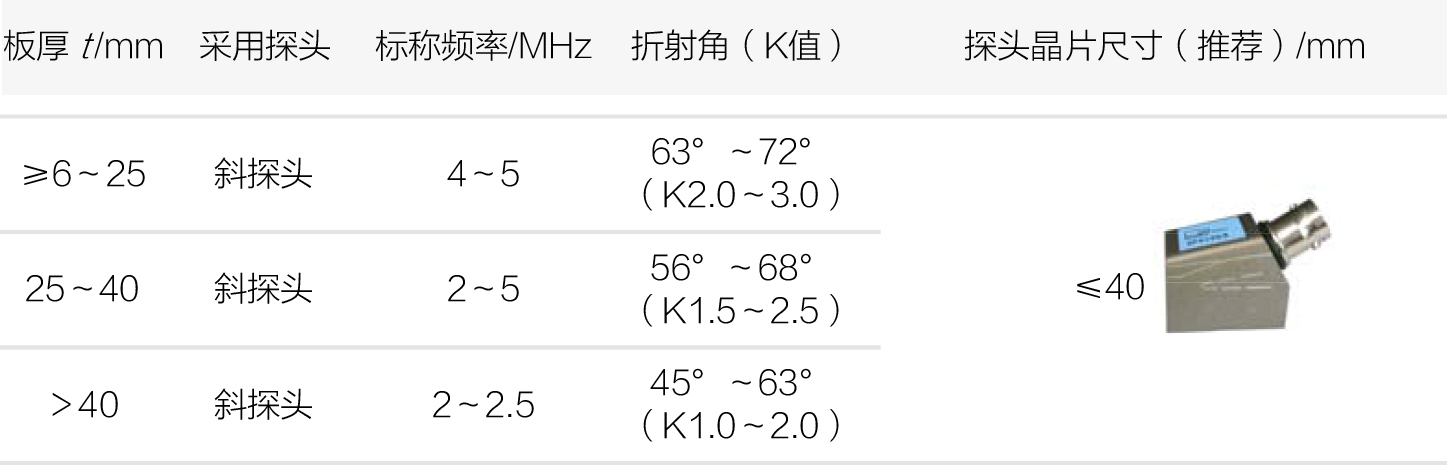

       6.3.6.1  斜探头的折射角（K值）、标称频率的选取可参照下表的规定。条件允许时，应尽量采用较大折射角（K值）探头。
       6.3.6.2  采用一次反射法检测时，斜探头折射角（K值）的选取应尽可能使主声束与检测面相对的底面法线夹角在35～70°之间，当使用两种或两种以上折射角（K值）探头检测时，应至少有一种折射角（K值）的探头满足这一要求。

直探头

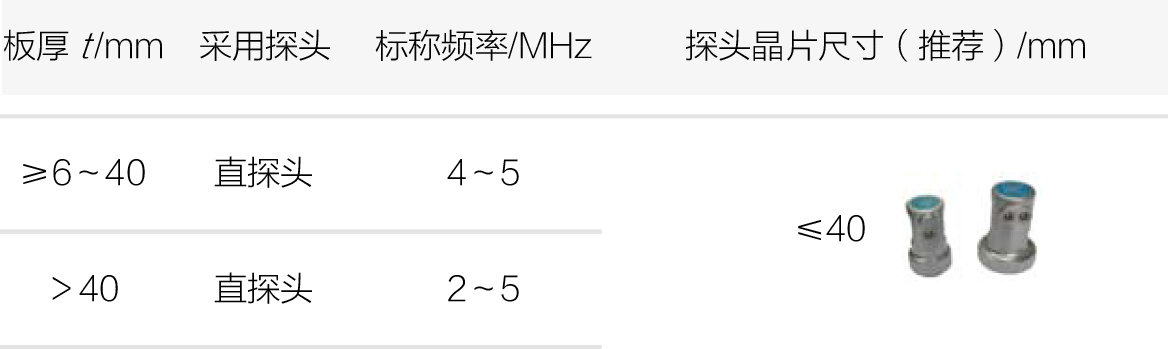

       6.3.6.3  直探头标称频率的选取可参照下表的规定。
