超声波探头选用-Ⅰ型焊缝斜探头探伤

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:Ⅰ型对接接头焊缝检测区 a) 检测区由焊接接头检测区宽度和焊接接头检测区厚度表征。 b) 焊接接头检测区宽度应是焊缝本身加上焊缝熔合线两侧各10mm确定。 c) 对接焊接接头检测区厚度应为工件厚度加上焊缝余高。 d) 超声检测应覆盖整个检测区。若增加检测探头
Ⅰ型对接接头焊缝检测

       a) 检测区由焊接接头检测区宽度和焊接接头检测区厚度表征。
       b) 焊接接头检测区宽度应是焊缝本身加上焊缝熔合线两侧各10mm确定。
       c) 对接焊接接头检测区厚度应为工件厚度加上焊缝余高。
       d) 超声检测应覆盖整个检测区。若增加检测探头数量或增加检测面(侧)还不能完全覆盖,应增加辅助检测,包括采用其他无损检测方法

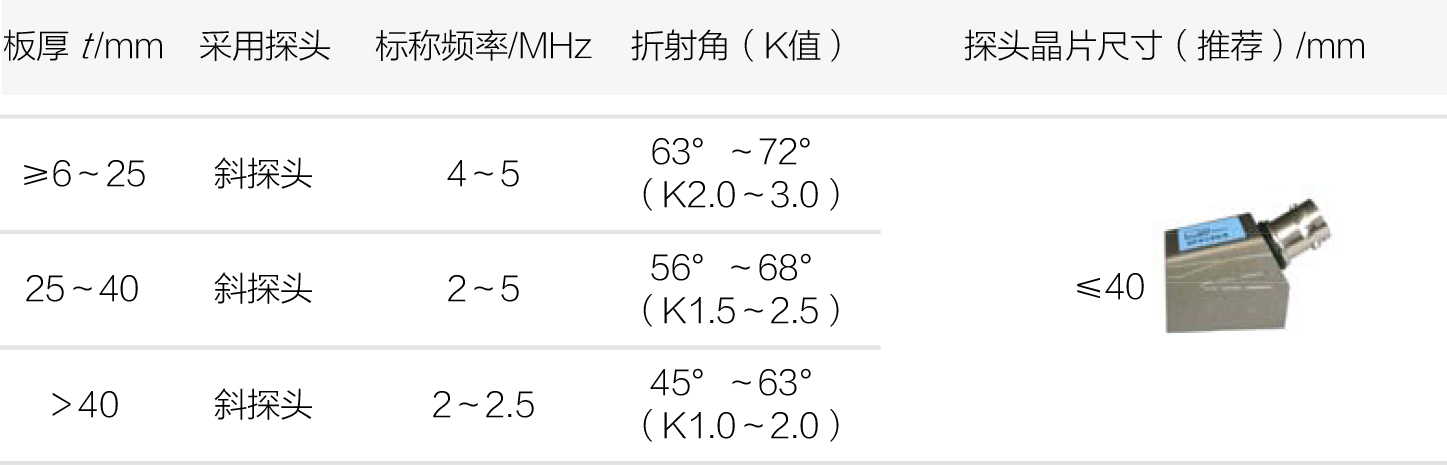

超声波探头选用规定

超声波探头

超声波斜探头检测
      a) 斜探头的折射角(K值)、标称频率的选取可参照上的规定。条件允许时,应尽量采用较大折射角(K值)探头。
      b) 采用一次反射法检测时,斜探头折射角(K值)的选取应尽可能使主声束与检测面相对的底面法线夹角在35~70°之间,当使用两种或两种以上折射角(K值)探头检测时,应至少有一种折射角(K值)的探头满足这一要求。
