承压设备用碳钢和低合金钢锻件超声检测方法适用于承压设备用碳钢和低合金钢锻件的超声检测。检测一般应安排在热处理后，孔、台等结构机加工前进行，检测面的表面粗糙度 ≤6.3μm。锻件一般应使用直探头进行检测，对筒形和环形锻件还应增加斜探头检测。

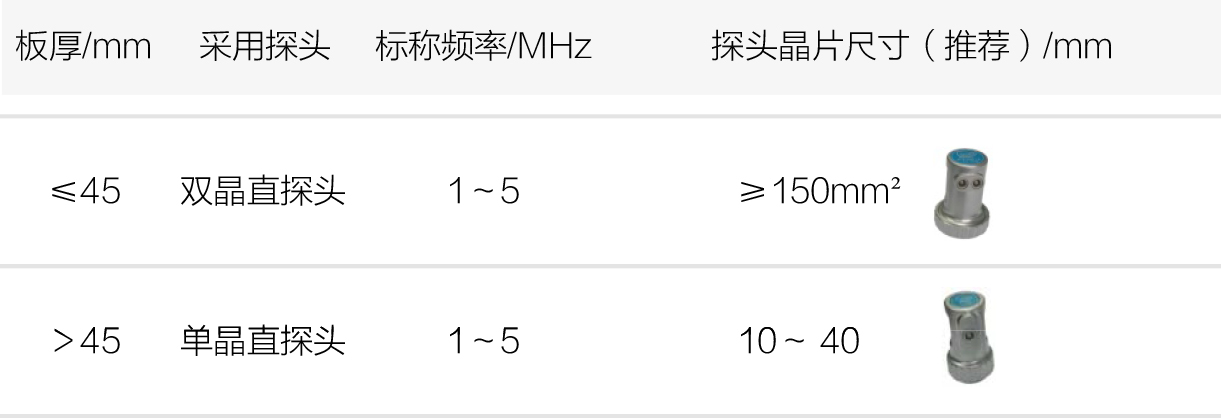

超声波直探头选用原则
检测厚度小于等于45mm时，应采用双晶直探头进行。检测厚度大于45mm时，一般采用单晶直探头进行。
超声波探头
灵敏度的确定
a) 单晶直探头基准灵敏度的确定
使用CS-2或CS-4试块，依次测试一组不同检测距离的φ2mm平底孔（至少3个），制作单晶直探头的距离-波幅曲线，并以此作为基准灵敏度。当被检部位的厚度大于或等于探头的3倍近场区长度，且检测面与底面平行时，也可以采用底波计算法确定基准灵敏度。
b) 双晶直探头基准灵敏度的确定
使用CS-3试块，依次测试一组不同检测距离的φ2mm平底孔（至少3个）。制作双晶直探头的距离-波幅曲线，并以此作为基准灵敏度。
|
