超声波探头选用-复合板直探头探伤

来源: 作者:中国无损检测 人气: 发布时间:2024-12-25
摘要:承压设备用复合板超声检测方法适用于基材厚度大于或等于6mm的承压设备用不锈钢-钢、钛-钢、铝-钢、镍-钢及铜-钢复合板的超声检测,主要用于复合板基材与覆材界面结合状态的超声检测。 超声波探头选用原则 采用2MHz~5MHz的单晶直探头或双晶直探头,探头晶片
承压设备用复合板超声检测方法适用于基材厚度大于或等于6mm的承压设备用不锈钢-钢、钛-钢、铝-钢、镍-钢及铜-钢复合板的超声检测,主要用于复合板基材与覆材界面结合状态的超声检测。

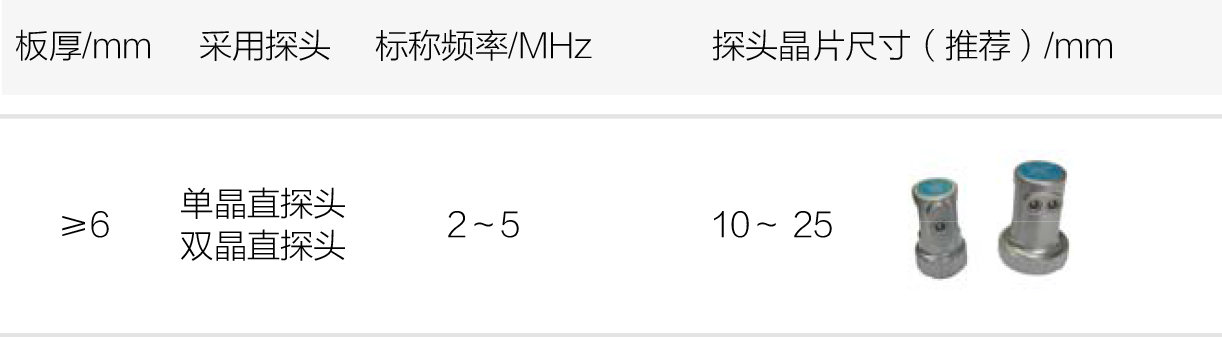

超声波探头选用原则

       采用2MHz~5MHz的单晶直探头或双晶直探头,探头晶片有效直径应在为 10mm~25mm范围内。

超声波探头

灵敏度的确定
       a) 将探头置于复合板完全结合部位,调节第一次底面回波高度为显示屏满刻度的80%。以此作为基准灵敏度。
       b) 扫查灵敏度一般应比基准灵敏度高6dB。

未结合区的测定
       第一次底面回波高度低于显示屏满刻度的5%,且明显有未结合缺陷回波存在时(回波高度≥5%),该部位则为未结合缺陷区。移动探头,使第一次底面回波升高到显示屏满刻度的40%,以此时探头中心即作为未结合缺陷区边界点。
