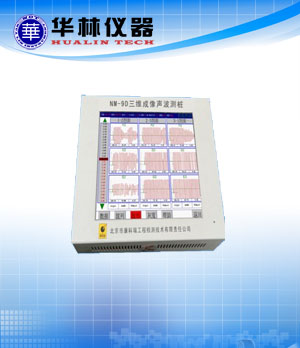

NM-9D 三维成像声波测桩仪

来源: 作者:中国无损检测 人气: 发布时间:2024-12-22
摘要:三维成像声波测桩仪 声波透射法检测桩基完整性的创新技术 《三维成像声波测桩仪》用于基桩混凝土声透法完整性检测,在一次提升过程中,同时自动完成多剖面的二维检测,即同时完成跨孔等高水平测试和双侧不等高交叉斜测,并进行剖面层析成像分析(CT),现场

三维成像声波测桩仪

——声波透射法检测桩基完整性的创新技术

《三维成像声波测桩仪》用于基桩混凝土声透法完整性检测,在一次提升过程中,同时自动完成多剖面的二维检测,即同时完成跨孔等高水平测试和双侧不等高交叉斜测,并进行剖面层析成像分析(CT),现场实时显示多个测试剖面的声参量二维色谱图以及全桩身质量(密实度与缺陷)三维等值面成像图,图像化显示全桩身密实性分布,界定桩身不密实性缺陷范围,测试结果直观清晰,降低了繁琐复杂的后期综合分析难度,测试精度、测试效率同时得到大幅度的提高,该产品包含二项发明专利技术和一项实用新型专利技术,代表了现场检测仪器的自动化、智能化、图像化的发展方向。

三维重像测桩仪

三维成像声波测桩仪为常规声波透射法检测桩身完整性技术的深化,在每条径向换能器电缆线端串接两个(或多个)径向换能器,组成单孔双(多)换能器组。在同步升降过程中,相隔固定间距为一个测点,每个测点在一个测试剖面内同时自动完成3条测线的测试(水平对测与交叉斜测),三声测管桩在一个高程测点自动完成3个测试剖面的9条测线的测试。对测试剖面内的声速进行二维层析成像计算(CT),获取二维剖面声速矩阵,绘制测试剖面的声速二维色谱图。其蓝色系色谱值为正常,蓝色越深表示密实性越高;红色系色谱值为异常,红色越深表示缺陷异常越严重。最后由二维剖面声速矩阵推定桩身声速等值面的三维立体成像图,表征桩身质量密实度与缺陷的空间分布。由于将一维测试提升为二维测试和三维分析,增加了水平断面的分辨力,因此其技术优势对于大直径桩的测试尤为明显。


主要技术指标:

声时测量范围:0.1~25600ms

声时测量相对误差e: 标准试块:er1≤±1.0%,  测空气声速:er2≤±0.5%

接收系统频响:10~350kHz

接收灵敏度:  ≤30mV

幅度测量范围: 0~144dB

发射脉冲电压:250、500、1000V

换能器同步误差≤0.5%,且100m内部不大于10cm

换能器高程误差≤0.5%,且100m内部不大于10cm

测点间距:5~50cm可选

图像纵向分辨率:取决于矩阵行间距,一般取值为10~20cm

图像水平分辨率:取决于矩阵列间距,一般取值为10~20cm

技术特点:

单孔串式径向换能器结构,上下换能器间距可调,适用于不同的声测管间距;全不锈钢制造的径向换能器组灵敏度高,寿命长。

连续提升并自动测试实现测试剖面的二维测试,在一次提升过程中,在每一个测位同时完成等高平测和双侧不等高交叉斜测;

智能数据处理软件,现场实时显示测试剖面声参量的二维(CT)色谱图和桩身质量与缺陷三维等值面成像图,直观显示桩身混凝土密实度的立体分布,对于多个声测管桩的多剖面测试免除繁琐且难于综合判定的后期数据处理时间;

现场测试速度快,最快可达每分钟30m以上,与常规测桩仪实现同条件测试要求所需时间相比,现场测试效率提高5~9倍以上。

可交直流供电,专用可充电电池,可连续工作6小时以上;
提升装置安装简单,操作方便。
