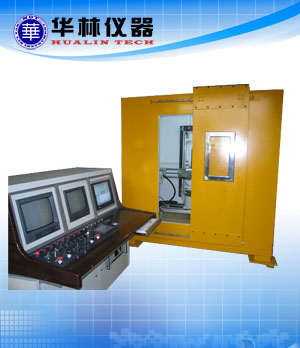

一、设备基本说明
X射线实时成像系统是结合X射线成像技术、计算机图像处理技术、电子技术、机械自动化技术为一体的高科技产品。该系统的自动化程度高, 检测速度快，极大地提高了射线探伤的效率，降低了检验成本，检测数据易于保管和查询等优点,其实时动态效果更是传统拍片法所不及的，多年来该系统已成功应用于航空航天、军工兵器、石油化工、高压容器、汽车造船、锅炉焊管、耐火材料、各种铸件、陶瓷行业等诸多行业的无损检测中。
本系统的技术、质量、性能都居于国内领先水平。本系统采用微小焦点射线源，成像精度最佳，最小可检测到0.2mm缺陷；领先于同行业。本系统为交钥匙工程，需方只需提供电源即可完全使用。
二、系统适用范围及主要技术参数
1．主要用途：用于铸铝及其各种压铸零件：镁、铝、锌等轻金属材料内部缺陷，如：气孔、缩孔、疏松、裂纹等。
2．被检产品厚度：
铝件：≤130mm
3．X射线探伤机容量：160KV，3mA
4．冷却方式：采用封闭制冷方式，具有强制冷却、流量保护、温度保护等各种自我保护功能射线管体温度≤40℃，制冷量能确保设备连续工作。
5．9"射线实时成像系统(XSC9B型)
6．系统灵敏度：动态灵敏度优于2.2％，静态灵敏度优于1.2％～1.6％。
7．系统分辨率：16～24LP/cm
8．可进行X射线拍片和实时成像显示两种方式工作。
设备主要技术指标
(一)X射线探伤机主要技术参数
1. 整机及X射线管主要技术参数
管电压：30～160KV，连续可调，精度±1％，步长1KV；
管电流： 0～3mA(小焦点) 连续可调，精度±1％，步长0.1mA
焦点尺寸： 0.4×0.4 1.0×1.0 (双焦点)（IEC336）
冷却方式：阳极水冷却
射线幅射角：40°
最大穿透力(铝)：130mm(工业电视条件下)
透照条件：管电压：160KV 管电流：3mA 双面铅箔增感
焦距：600mm 曝光时间：10分钟
显影温度：20℃ 天津Ⅲ型胶片
灵敏度：优于1.5％ 底片黑度D≥1.5
工业电视系统主要技术参数
1．9″三视野图像增强器
主要参数：有效视场：215mm 分辨率：48Lp/cm 对比度：25:1
160mm 56Lp/cm
120mm 66Lp/cm
2．高分辨率CCD摄像机及黑白监视器
主要参数：1/2英寸CCD，像素：1024×1024
高分辨率显示器17英寸，分辨率≥1000线。
3．远程线控三可变镜头光学系统(进口组合)
在操作室内对X光CCD摄像头的光圈、焦距、后座距等参数可独立电动调节。
4．现场监控系统
摄像机主要参数：扫描制式：625/50 像素：510×492
清晰度：429TVL 1/3英寸CCD
监示器主要参数：扫描制式：625/50 14英寸
设备使用环境条件
1．本机安装在试验室和车间的固定处使用，要有良好的X射线防护设施。
2．环境温度2～40℃
3．环境相对湿度：≤85％
4．供电电网：50HZ±1％，380/220V±10％ 三相五线制
单相容量不小于5千伏安
电网波动不超过额定电压的±10％
|
