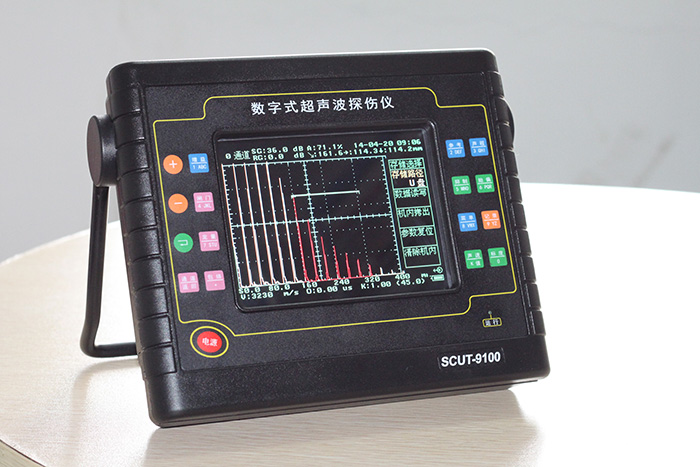

SCUT-9100超声波探伤仪

来源: 作者:中国无损检测 人气: 发布时间:2024-11-23
摘要:项目 单位 主 要 功 能 和 技 术 指 标 通道总数 组 90(可储存90组不同探头的性能参数,电子切换、直接调用,无需现场携带试块。 衰减器误差 dB 12 dB0.2 dB 垂直线性误差 % 3 水平线性误差 % 0.1 动态范围 dB 32 电噪声电平 % 8(1~20MHz,剩余灵敏度余量1

项目 单位 主  要  功  能  和  技  术  指  标

通道总数 90(可储存90组不同探头的性能参数,电子切换、直接调用,无需现场携带试块
衰减器误差 dB 12 dB±0.2 dB
垂直线性误差 % ≤3
水平线性误差 % ≤0.1
动态范围 dB ≤32
电噪声电平 % ≤8(1~20MHz,剩余灵敏度余量110 dB)
探伤灵敏度余量 dB ≥60(2.5Z20N直探头)
工作频率 MHz 0.4~40
脉冲重复频率 Hz 分4档可调(20~500 Hz可调,受探测范围、材料声速、脉冲位移、探头零点等限制)
薄板分辨力及探测范围 mm ≤3(5C10N直探头)/0.5~10000(钢纵波)
材料声速 m/s 100~9999
抑制 % 0~99(不影响线性)
检波方式及阻尼 正向、负向、全波、射频(RF)/低、高
增益调节 dB 0~120(0.1、2.0、6.0步进调节,并可直接输入增益数值)
以太网接口(加强版定制) 可实现与计算机(上位机)的实时数据交换通信
内置探伤软件 ADC/AVG等曲线的制作、设置及应用(如JB/T4730、GB11345、DL/T820、等标准的曲线制作自动生成),曲面修正功能,探头参数的测定(自动校正或手动测试),屏幕拷贝功能,峰值高计算、记忆功能,闸门报警等。
短片回放 超长时间的动态回波记录、回放、存储功能,并可通过USB接口就行数据的转存和编辑。
高级探伤软件 具备多种方式的裂纹测高功能。
数据存储 约10万组(按1G存储卡计算)数据集(包括仪器参数设置、探伤状态和缺陷回波图形及实时探伤的动态波形),并可通过机内转存,USB接口进行数据的计算机处理及存档。
显示屏 进口高亮LED背光低功耗彩色TFT显示屏
工作时间 H ≥6.5
工作电压及温度 DC16.8V(外部电源)、12~16V(电池)/-10~45℃(工作环境温度)
重量及尺寸 约1.15Kg(含电池)/220X180X50mm(宽X高X深)
