一、 概述：

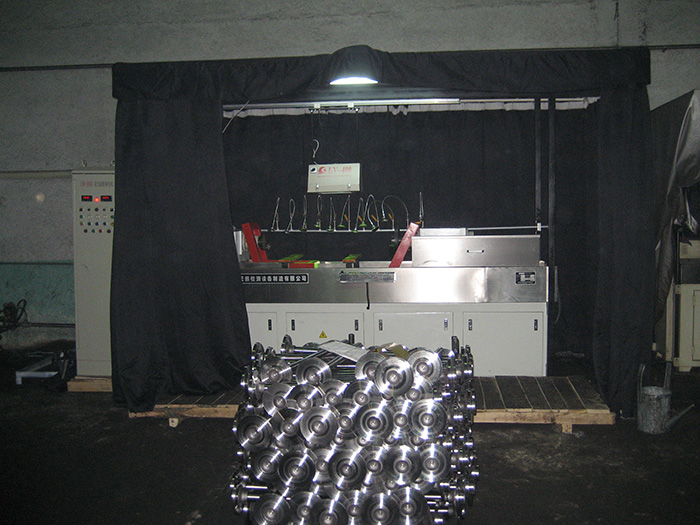

CDW-4000荧光磁粉探伤机系机电组合型半自动磁粉探伤设备，由电源控制系统、夹持磁化装置、磁悬液系统等几大部分组成，适用于以湿式磁粉法检测由铁磁性材料制成的半轴、管、棒类零件的表面及近表面因铸造、锻造、加工、疲劳等各种原因引起的裂纹和各种细微缺陷。
本设备采用手动、自动两种运行方式，由可编程控制器（OMRON PLC）集中控制。手动时，可进行每个功能的单步独立操作；自动时，设备自动执行PLC内部程序，工件上料到位夹紧后，按启动按钮，可实现工件的转动——喷淋——磁化——二次转动观察等一系列动作。手动退磁后松开工件。周向磁化采用直接通电，纵向磁化采用两组异形结构的线圈，具有良好的磁化效果。交流磁化均带断电相位控制，具有较好的剩磁稳定度，既适用于连续法探伤检查，又适用于剩磁法探伤检查。复合磁化在工件上形成旋转磁场，一次性全方位显示磁迹，具有较高的工作效率。
二、 主要技术参数：
2.1、磁化方式：周向、纵向、复合三种磁化方式；
2.2、周向磁化电流：AC 0-4000A有效值，连续可调；
2.3、纵向磁化磁势：AC 0-24000AT有效值，连续可调；
2.4、周向退磁电流：AC 4000-0A有效值，连续可调；
2.5、纵向退磁磁势：AC 24000-0AT有效值，连续可调；
2.6、电极间距：0-1000mm（电动可调）；
2.7、暂载率：≥25%；
2.8、夹持方式：气动夹紧；
2.9、运行方式：手动/自动；
2.10、探伤灵敏度：15/50A1型试片清晰显示；
2.11、探伤节拍：约25秒/件(上下料及观察时间除外，探伤时间和工艺过程可根据需方实际需要，程序可调整)；
2.12、电源：三相四线 380V±5% 50Hz 150A；
2.13、暗房尺寸: 2600mm (L)×2200mm (W)×2200mm (H)
探伤机尺寸：2100mm (L)×750mm (W)×1500mm (H)（含喷淋架高度），
2.14、使用环境：温度-5℃+40℃，相对湿度≤80%，无腐蚀气体、粉尘及中高频干扰；
2.15、重量：约1900Kg。
|
