设备性能：

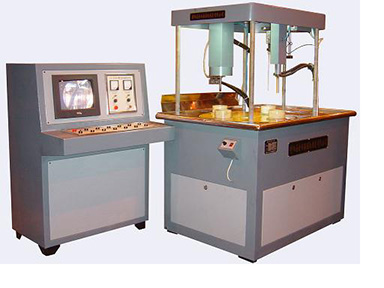

CJL--2000D型微机控制内螺纹磁粉探伤机为机电分立式、内孔质量检查专用磁粉探伤设备。采用PLC可编程序控制器对整机的磁化动作进行控制。具有自动化程度高、工人劳动强度低等优点。适用于对工件内孔的探伤。采用连续法磁化，在对工件进行磁化的同时浇洒磁悬液。采用工业内窥镜对工件的内孔壁及内螺纹根部进行观测，用摄像头将工件内孔的图像直接显示在监视器上，检查是否有裂纹，解决了工件小孔内壁的观察难题。同时，监视器对内孔的图像具有放大功能，所配的窥镜带有冷光源。具有观察图像清晰、观察方便等特点。本设备对工件周向磁化采用穿棒法；纵向磁化采用感应法。复合磁化，可一次性检查出工件内壁的所有缺陷。在磁化时不对工件直接通电，避免了灼伤工件的危险。
设备组成：
1. 电器控制操作台：
1) 磁化电源控制系统
2) 图像显示系统：冷光源、监视器
2. 主机：
1) 气动控制系统
2) 转动圆盘
3) 磁化装置
4) 退磁装置
5) 观察装置
6) 照明系统
3．磁悬液喷洒与回收装置
4．工件专用夹具
四、主要技术参数：
1. 周向磁化电流：0--2000A交流 连续可调 带断电相位控制器；
2. 纵向磁化安匝数：0--12000AT交流 连续可调 带断电相位控制器；
3. 最大可检测工件的高度：120mm；
4. 工作周期：50件/小时；
5. 检测灵敏度：A型2号试片清晰显示；
6. 退磁效果：工件退磁后剩磁不大于0.2mT；
7. 气源压力：不小于0.6Mp；
8. 圆盘转速：8秒/转；
9. 窥镜：300mm× 6mm；
10. 监视器：14寸；
11. 工件在观察时转速：
12. 工件在观察时，窥镜下降速度；
13. 窥镜观察结束后返回速度；
14. 摄像头：1K——680H；
|
