设备概述:

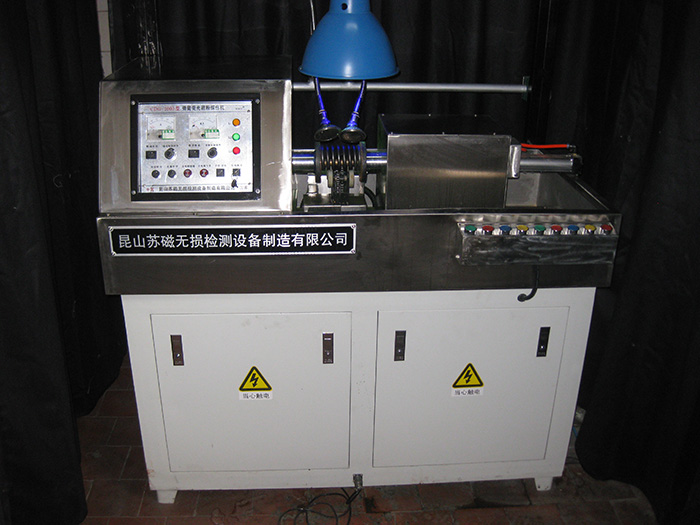

CDW-6000型弹簧荧光磁粉探伤机系固定式机电分体结构的荧光磁粉探伤设备。以湿法荧光磁粉检测弹簧表面及近表面因各种原因引起的各种细微缺陷。该设备采用自动、手动两种运行方式,由进口可编程控制器(PLC)对设备集中控制。一次性全方位显示缺陷;并带断电相位控制,具有较高剩磁稳定度,既适用于连续法探伤检测,又适用于剩磁法探伤检测。
主要技术指标:
功能磁化方式:周向、纵向、复合磁化等三种磁化方式
穿棒磁化电流:AC 0-6000A(瞬时)有效值,连续可调,带断电相位控制
通电磁化电流:AC 0-2000A(瞬时)有效值,连续可调,带断电相位控制
运行方式:自动、手动
暂载率:≥25%
探伤灵敏度:15/50A1型试片显示清晰
电极间距:650㎜
夹紧方式:气动
气压要求:0.4-0.6MPa
探伤节拍:约15S/件(上下料、观察及评判时间除外)
退磁方式:自动衰减式退磁
周向退磁电流:AC 6000-0A有效值,连续可调
纵向退磁电流:AC 2000-0A有效值,连续可调
退磁时间:3-8S(可调)
退磁效果:≤0.2mT
紫外线照度:
固定荧光灯:距紫外线光源380㎜工件表面处≥4000μw/㎝2;
手持荧光灯:距紫外线光源380㎜工件表面处≥1500μw/㎝2;
电源:三相四线 380V±10% 50Hz 瞬时约150A(满负荷)
外型尺寸:1800(L)×750(W含上料机构)×1500(H)mm;
|
