Fluke Ti27 红外热像仪

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:主要特性 卓越的图像质量 像素:240180。提供快速发现问题所需的清晰、生动的图像。 业内领先的热灵敏度(NETD0.05 C),识别极小温差,捕捉细微问题点。 Fluke拥有专利的IR-Fusion技术,自动对准(视差修正)可见光和红外图像。 易于操作 无须返厂校验即可方便

主要特性
卓越的图像质量
像素:240×180。提供快速发现问题所需的清晰、生动的图像。
业内领先的热灵敏度(NETD≤0.05 °C),识别极小温差,捕捉细微问题点。
Fluke拥有专利的IR-Fusion®技术,自动对准(视差修正)可见光和红外图像。
易于操作
无须返厂校验即可方便互换的长焦、广角镜头,现场安装方便,更具多功能性,且满足特殊应用。
现场可更换电池,为工作带来极大便利。
三键式菜单按钮,拇指按压导航,简单直观。
无需随身携带纸和笔——可为每幅图像进行语音注释,并随图独立保存,以供将来参考。
通过单手对焦功能、发射率修正、背景温度补偿,以及透射率修正,提高了绝大多数情况下的测量准确度。
可调手带,左、右手均可方便使用
坚固耐用
针对恶劣环境的现场使用进行了优化设计。
严格的工程化及工业测试,可承受2 m跌落,全无后顾之忧
防尘、防水——按照IP54防护等级测试。

产品概述

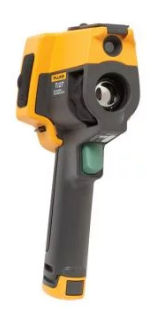

Fluke Ti27 红外热像仪
卓越的圖像品質
圖元:240×180。提供快速發現問題所需的清晰、生動的圖像。
業內領先的熱靈敏度(NETD≤0.05 °C),識別極小溫差,捕捉細微問題點。
使用簡便
無須返廠校驗即可方便互換的長焦、廣角鏡頭,現場安裝方便,更具多功能性,且滿足特殊應用。 現場可更換電池,為工作帶來極大便利。
堅固耐用
針對嚴格的工程化及工業測試,可承受2米跌落,全無後顧之憂。

产品规格
温度
温度测量范围(-10°C 以下未校准 -20 °C 至 +600 °C(-4 °F 至 +1112 °F)
温度测量精度 ± 2 °C 或 2%(25 °C 时,取读数较大值)
屏显发射率校正
屏显反射背景温度补偿
屏显传输校正
成像性能
图像捕获频率 刷新率:9 Hz 或 60 Hz(取决于型号
探测器类型 240 x 180 像素焦平面阵列,非制冷微量热型探测器
总像素 43,200
热敏度 (NETD) 在 30 °C 的目标温度下 ≤ 0.05 °C(50 mK)
红外光谱带 7.5 µm 至 14 µm(长波)
可视(可见光)照相机 工业性能,200 万像素
最小焦距 46 厘米(大约18 英寸)
标准红外镜头类型 视场 23 ° x 17 °
空间分辨率 (IFOV) 1.67 mRad
最小焦距 15 厘米(大约6 英寸)
可选长焦红外镜头类型 视场 11.5 ° x 8.7 °
空间分辨率 (IFOV) 0.84 mRad
最小焦距 45 厘米(约18 英寸)
可选广角红外镜头类型 视场 46 ° x 34
空间分辨率 (IFOV) 3.34 mRad
最小焦距 7.5 cm(约3 英寸)
对焦机制 手动,单手智能对焦功能
图像显示方式
调色板 标准 铁红、蓝红、高对比度、琥珀色、反琥珀色、热金属、灰色、反灰色
超高对比度 (Ultra Contrast™) 超铁红、超蓝红、超高对比度、超琥珀色、超反琥珀色、超热金属、超灰色、超反灰色
水平和跨度 平滑自动调节和手动调节级别及范围
在手动与自动模式之间快速自动切换
手动模式下的快速自动重新调节
最小范围(手动模式下) 2.5 °C (4.5 °F)
最小范围(自动模式下) 5 °C (9 °F)
IR-Fusion® 信息
自动对准的(视差校正)可见光和红外光混合
画中画 (PIP) LCD 中心处可显示三种屏显红外混合级别
全屏红外 LCD 中心处可显示三种屏显红外混合级别
颜色报警(温度报警) 高温颜色报警(用户可选)
图像捕获和数据存储
图像捕捉、查看、保存机制 Ti27 允许用户在保存所拍摄的图像之前调节图像的色板、混合、级别、范围、IR-Fusion® 模式、发射率、反射背景温度补偿和传输校正。
语音附注 每幅图像最长 60 秒的录音;可在热像仪上回放查看
存储介质 单手图像捕捉、查看和保存功能
文件格式 SD 存储卡(2 GB 存储卡)可存储至少 1200 幅全辐射 (.is2) 红外图像和相关的可见光图像,每幅图像带 60 秒语音评论;或者 3000 幅基本位图 (.bmp) 或 jpeg (.jpeg) 图像;可通过随附的多格式 USB 读卡器传输至 PC
使用 SmartView® 软件导出文件的格式 非辐射 (.bmp 或 .jpeg) 或全辐射 (.is2)
对于非辐射(.bmp 和 .jpeg)文件,无需分析软件
通用技术指标
工作温度 -10 °C 至 +50 °C(14 °F 至 122 °F)
存放温度 -20°C 至 +50°C(-4°F 至 122°F),无电池
相对湿度 10% 至 95% 无冷凝
显示屏 9.1 厘米(3.7 英寸)对角线、风景色彩 VGA (640 x 480) LCD,带背光和透明护盖
控制和调节 用户可选温度单位 (°C/°F)
语言选择
时间/日期设置
发射率选择
反射背景温度补偿
透射率修正
用户可选择的图像上的热点、冷点和中心点(SmartView® 软件中的其他定制标线和形状)
高温颜色报警
用户可选的背光:“全亮”或“自动”
信息显示首选项
软件 随附 SmartView® 全套分析和报告软件
电池 两块锂离子智能充电电池,通过五格 LED 显示来指示电量水平
电池寿命 单块电池可连续使用四小时以上(假设 LCD 亮度为 50%)
电池充电时间 2.5 小时充满
电池使用交流充电 双槽交流电池充电器(110 VAC 至 220 VAC,50/60 Hz)(随附),或在热像仪内进行充电。随附交流电源适配器。可选 12 V 汽车充电适配器。
交流电工作 通过随附电源(110 VAC 至 220 VAC,50/60 Hz)使用交流电工作随附交流电源适配器。
节能 设备进入非工作状态 5 分钟后激活睡眠模式,30 分钟后自动关闭电源
安全标准 CSA(美国和加拿大):C22.2 No.61010-1-04, UL: UL STD 61010-1(第二版),ISA: 82.02.01
电磁兼容性 满足 EN61326-1:2006 中的所有相关要求
C Tick IEC/EN 61326-1
US FCC CFR 47,第 15 部分 B 类
振动 0.03 g²/Hz (3.8 grms),IEC 68-2-6
冲击 25 g,IEC 68-2-29
掉落 跌落测试 2 m (6.5 ft),带标准镜头
尺寸(高 x 宽 x 长) 27.7 x 12.2 x 17.0 cm (10.9 x 4.8 x 6.7 in)
重量(含电池) 1.05 千克(2.3 磅)
壳体防护等级 IP54(防尘封口保护,全方位防水)
保修期 两年(标准)
建议的校准周期 两年(假定正常操作和老化)
支持的语言 捷克语、英语、芬兰语、法语、德语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语
