Fluke Ti9 红外热像仪_光谱

主要特性

针对恶劣环境的现场应用优化设计

工程化设计，经测试可承受 2 米（6.5 英尺）的跌落－您上次将工具掉在地上是什么时间？

防尘、防水－ IP54 防护等级

提供快速发现故障所需的清晰、锐利图像

卓越的热灵敏度（NETD）可发现极其细微的温度差异（很可能预示着故障）

直观、使用简单的3按键菜单－用一个大拇指轻松实现导览

工具包提供了工作所需的所有工具

可调式手带－适合左手或右手操作

美国制造

产品概述

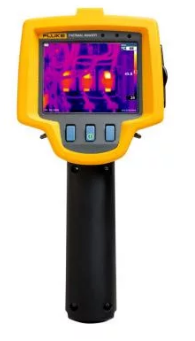

Fluke Ti9 红外热像仪

这款高性能、全辐射成像仪专门针对恶劣的工作环境而优化设计，非常适合于电气安装、机电设备、过程设备、HVAC/R设备及其它更多应用的排障工作。

产品规格

温度
温度测量范围（-10°C 以下未校准）	-20 °C 至 +250 °C(-4 °F to +482 °F)
精度	± 5 °C 或 5%，取较大值
成像性能
视场	23 ° x 17 °
空间分辨率 (IFOV)	2.5 mRad
最小焦距	热镜头：15 cm (6 in)
焦点	手册
图像频率	9 Hz 刷新率
探测器类型	160 X 120 焦平面阵列，非冷却型微辐射仪
红外镜头类型	20 mm F = 0.8 镜头
热敏度 (NETD)	30 °C (200 mK) 时 ≤ 0.2 °C
红外光谱带	7.5 μm 至 14 μm
图像显示方式
调色板	铁红，蓝红，高对比度，灰度
水平和跨度	平滑自动调节和手动调节级别及范围
最小范围（手动模式下）	5 °C (9 °F)
最小范围（自动模式下）	10 °C (18 °F)
图像和数据存储
存储介质	SD 存储卡（2 GB 存储卡可保存至少 1200 个全辐射型 [.is2] 红外图像，或 3000 个基本 [.bmp] 红外图像）
文件格式	非辐射 (.bmp) 或全辐射 (.is2) 非辐射型文件 (.bmp) 无需分析软件
使用 SmartView® 软件导出文件的格式	JPEG、BMP、GIF、PNG、TIFF、WMF、EXIF 和 EMF
通用技术指标
工作温度	-10 °C 至 50 °C（14 °F 至 122 °F）
存放温度	-20°C 至 +50°C（-4°F 至 122°F），无电池
显示屏	9.1 厘米（3.6 英寸）对角线、风景色彩 VGA (640 x 480) LCD，带背光（可选明亮或自动）
控制和调节	用户可选温度单位 (°C/°F) 语言选择时间/日期设置
软件	随附 SmartView® 全套分析和报告软件
电池	内部充电电池组（内含）
电池寿命	3 至 4 小时连续使用（假设 LCD 亮度为 50%）
使用交流适配器/充电器和直流汽车充电器为电池充电时间	两小时充满
交流操作/充电	交流适配器/充电器（110 V AC 至 220 V AC，50 Hz 至 60 Hz）。在热像仪运行时可给电池充电。包含通用交流电源适配器。
节能	设备进入非工作状态 5 分钟后激活睡眠模式，20 分钟后自动关闭电源
安全标准	CE 指令	IEC/EN 61010-1，第二版，污染等级 2
电磁兼容性	EMC 指令	EN61326-1
	C-Tick	IEC/EN 61326
	US FCC	CFR 47，第 15 部分 A 级
振动	2 G，IEC 68-2-29
冲击	25 G，IEC 68-2-29 {2 m (6.5 ft) 跌落测试，5 面均测}
尺寸（高 x 宽 x 长）	0.27 x 0.13 x 0.15 m (10.5 x 5 x 6 in)
重量	1.2 kg (2.65 lb)
IP 等级	IP54
保修期	两年
校准周期	两年（假定正常操作和老化）
支持的语言	英语、意大利语、德语、西班牙语、法语、俄语、葡萄牙语、瑞典语、土耳其语、捷克语、波兰语、芬兰语、简体中文、繁体中文、韩语和日语
