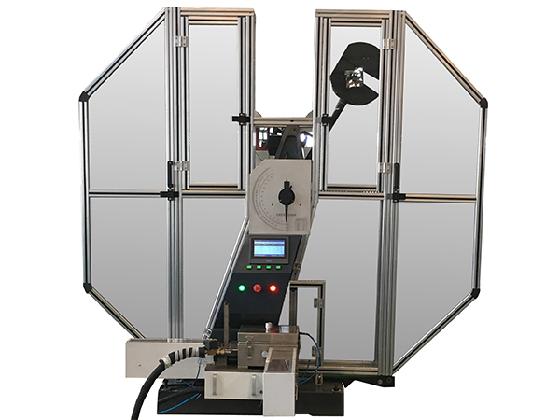

Excellent 系列JB-W750E微机控制摆锤式冲击试验机

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:产品概述 锤式冲击试验机是对金属材料在动负荷下抵冲击性能进行检测的仪器,能连续大量地做金属冲击试验,采用全自动化控制,控制系统采用进口可编程控制器(PLC),通过微机软件程序控制取摆、冲击试验的全过程。显示冲击吸收功、冲击韧性、摆锤的旋转角度


产品概述
锤式冲击试验机是对金属材料在动负荷下抵冲击性能进行检测的仪器,能连续大量地做金属冲击试验,采用全自动化控制,控制系统采用进口可编程控制器(PLC),通过微机软件程序控制取摆、冲击试验的全过程。显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告等。操作简便、安全可靠,工作效率高。本机配备了防护网罩,为用户的安全操作提供了条件。是金属材料生产厂家、质检部门必备的检测仪器,也是科研单位进行新材料研究不可缺少的测试仪器。
主要测量金属材料的冲击力—位移曲线。

产品用途
主要用于夏比冲击试验,获得金属材料的冲击韧性和冲击吸收功。

功能特点
1、主机架:主机架和底座一体化设计铸造而成,稳定性高,刚性好,适合于高能量冲击。
2、挂/脱摆装置:挂/脱摆装置采用缓冲设计,避免了挂摆时的冲击及对它可能造成的损伤。
3、传动系统:采用标准双级减速机替代老式摆锤复杂的传动系统,结构简单,装配维修方便,使用寿命长,故障率低,免维护。
4、能量显示装置:有三种能量显示方式,一种为刻度盘,另一种为触摸屏显示器,电脑软件也可以显示能量值。
5、电器控制系统:设备采用德国西门子PLC来设计控制系统。采用高精度的旋转编码器来获取摆锤的实时位置。由于PLC的抗干扰能力极强,因而该系统具有可靠、稳定,数据准确等特点。该控制系统集机、电、自动控制技术于一体,实现了取摆、冲击、断裂试样收集的全自动化过程,大大降低了操作人员的劳动强度,提高了工作效率及操作安全。
6、模块化设计。

技术参数

型号

JB-W150E

JB-W300E

JB-W450E

JB-W600E

JB-W750E

冲击能量(J)

150J

300J

450J

600J

750J

摆锤力矩(N.m)

80.3848

160.7695

241.1543

321.5390

401.9238

摆锤中心至试样中心距离(mm)

750

摆锤预扬角(°)

150

冲击速度(m/s)

5.2~5.5

试样支座跨距(mm)

40

试样支座端部圆弧半径(mm)

1

试样支座支撑面倾角(°)

11°±1°

冲击刀圆弧半径(mm)

R2或R8(选配)

冲击刀两斜面夹角(°)

30

冲击刀刃厚度(mm)

16

试样规格(mm)

55×10(7.5、5、2.5)×10

角度分辨率(°)

0.025°

计算机显示最小分辨值(J)

0.1

电源:

三相四线制50HZ、380V、1500W
