铅笔硬度计在粉末涂饰涂膜性能中的应用

粉末涂料似乎一种不含溶剂，全都是固体粉末的涂料，特点是颜色多，环保，安全且涂膜性能好。近几年，粉末涂料在热敏性材料中也是应用颇多。



本试验根据基材处理与涂膜性能的相关情况，涂膜附着力、耐冲击性、铅笔硬度、耐丙酮、耐水蒸气、耐污染、耐干热检测参照GB/T17657—

2013《人造板及饰面人造板理化性能试验方法》；耐盐酸、耐碱性检测参照GB/T9274-88；涂膜耐磨性检测参照GB/T4893.8-85。



试验结果与分析



上粉量对涂膜质量的影响

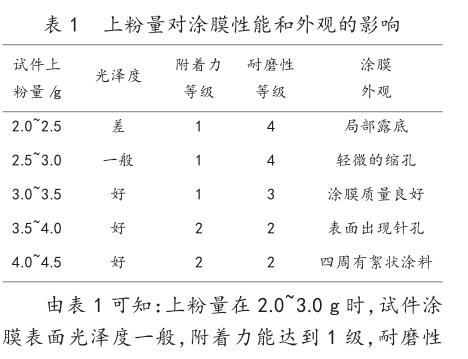

将涂抹水性腻子后的15块OSB试样进行粉末静电喷涂试验，结果见表1。



铅笔硬度计在粉末涂饰涂膜性能中的应用由表1可知：上粉量在2.0~3.0g时，试件涂膜表面光泽度一般，附着力能达到1级，耐磨性不够好为4级，涂膜外观有漏底、表面有轻微缩孔；上粉量在3.5~4.5g时，试件表面光泽度很好，附着力因为上粉量的增加降到2级，耐磨性得到提升为2级，涂膜外观针孔较多；上粉量为3.0~3.5g时，涂膜光泽度好，附着力、耐磨性以及涂膜外观均良好（无漏底、针孔等）。所以，从上述附着力、光泽度、耐磨性、外观质量以及成本考虑，最佳上粉量为3.0~3.5g；通过公式1得到其单位面积上粉量为144.79~168.92g/m2。上粉量过小，会导致表面光泽度不够，基材漏底，而且涂膜覆盖率不高，表层出现轻微缩孔；上粉量过大，外层粉末颗粒与板材间的距离增大，板材对粉末的静电引力变得越来越小，同时，每一个带负电荷的粉末颗粒开始相互排斥，粉末颗粒之间的孔隙进一步增大，从而导致被空气带到板材表面的粉末颗粒几乎得不到板材的吸引，反而被粉层叠加起来的负电场排斥，难以附着，导致附着力的等级降低，被涂样品四周有絮状涂料。
中国电火花检测仪http://www.dianhuohuajianceyi.cn
