首页 资讯 法规 行业 标准 展会 探伤 硬度 仪器 声发射 磁粉 粗糙 视频
硬度 探伤 测厚 机械 涂装 环境 气体 光谱 试验 建筑 粘度 光泽

铅笔硬度计在电镀锡板表面抗划伤性测试中的应用

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:众所周知,电镀锡板其弧表面的抗划伤性能一直是业内重视的一点,但有无统一的测试方法呢?如何使用一种测试方法来比较电镀锡板的表面抗划伤性能? 基于铅笔硬度计的涂膜铅笔硬度法和涂膜划痕硬度法,可以测试和评价其表面的抗划伤性能。 使用仪器:铅笔硬度
众所周知,电镀锡板其弧表面的抗划伤性能一直是业内重视的一点,但有无统一的测试方法呢?如何使用一种测试方法来比较电镀锡板的表面抗划伤性能?
基于铅笔硬度计的涂膜铅笔硬度法和涂膜划痕硬度法,可以测试和评价其表面的抗划伤性能。

使用仪器:铅笔硬度计

测试方法:参照国标GB6739-86进行。
1)每次测试时在样板表面划五道划痕,从最硬的铅笔开始测试,并相继换上低一级的铅笔,直至找出五道划痕中只有一次犁伤膜的铅笔,以其下一级铅笔代表所测电镀锡板表面的铅笔硬度。如未犁伤电镀锡板表面,则以此级的铅笔代表所测电镀锡板表面的铅笔硬度。
2)由于GB6739-86中6B为最软一级,而我们在实际测试中发现当镀锡层厚度较大时,用6B铅笔测试时,往往不止一道犁划痕,按标准应调换下一级铅笔。而目前比6B更软的标准铅笔无法取得,因此,根据我们测得的实际情况,我们参照原有定级标准重新进行定级,以便进行相对硬度的比较。

a)规定硬度分为20级,依次从1Hp到20Hp。其中1Hp最硬,20Hp最软,由1Hp→20Hp硬度递减。
b)当用6H铅笔测试时,若未犁伤镀层,则硬度定为1Hp;当用5H铅笔测试时,若未犁伤膜,则硬度定为2Hp;以此类推。
c)用6B铅笔测试时,若五道划痕中,只有一道铅笔划痕线中有一条犁伤痕的定为14Hp;有二道或二道以上的划痕中有犁伤痕,每道铅笔划痕线中有一条犁伤痕定为15Hp,每道铅笔划痕线中有二条犁伤痕者定为16Hp,以此类推。这里是以犁伤痕数目为依据

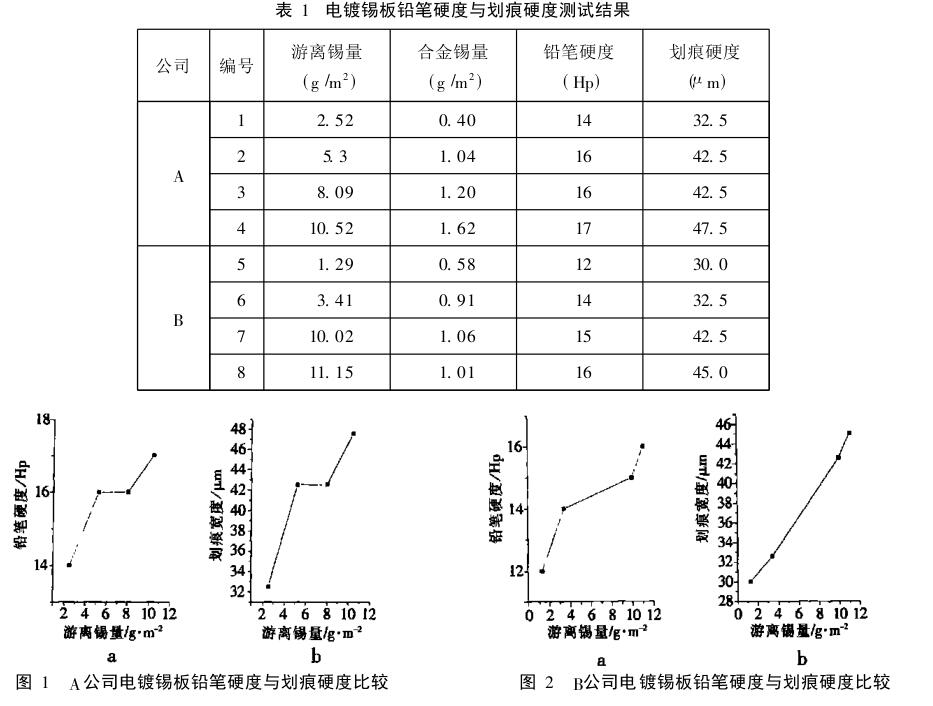

中国粗糙度仪网http://www.cucaoduyi.org
中国涂层测厚仪http://www.tucengcehouyi.com.cn
责任编辑:中国无损检测 转载请注明出处 www.wusunjiance.net

最火资讯

首页 | 关于我们 | 联系我们 | 发展历程 | 网站声明 | 合作洽谈 | 常见问题 | 广告报价 | 服务协议

Copyright © 2010-2017 无损检测网 版权所有 备案号:冀ICP备10013405号-141
