OU4000百格刀(含原装3M600胶带) |
普通配置
|
高端配置
|
数量
|
手柄
|
手柄
|
1把
|
3M600胶带(19mm×32.9m)
|
3M610-1PK胶带(19mm×65.8m)
|
1圈(可多选)
|
毛刷
|
毛刷
|
1只
|
LED放大镜
|
LED 放大镜
|
一只
|
刀片(合金)
|
刀片(钨钢)
|
一片(可多选)
|
随机资料
|
随机资料
|
一份
|
六、可选刀片规格
间距
|
齿数
|
十字格数
|
适用涂层厚度
|
材质
|
1mm
|
6
|
25
|
0-60um
|
合金 / 进口钨钢
|
2mm
|
6
|
25
|
60-120um
|
合金 / 进口钨钢
|
3mm
|
6
|
25
|
121-250um
|
合金 / 进口钨钢
|
1mm
|
11
|
100
|
0-60um
|
合金 / 进口钨钢
|
2mm
|
11
|
100
|
60-120um
|
合金
|
3mm
|
11
|
100
|
121-250um
|
合金
|

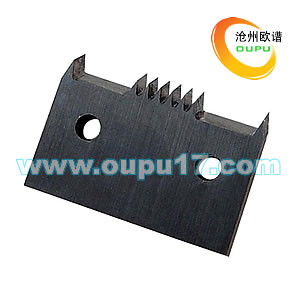

进口钨钢刀片
|

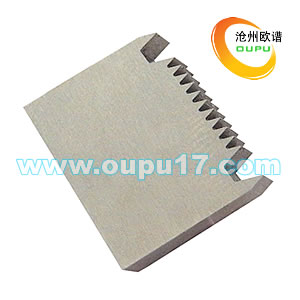

合金刀片
|
七、可选胶带规格
型号
|
宽度mm
|
长度m
|
3M600
|
12.7
|
32.9
|
19
|
32.9
|
|
3M600工业版
|
12.7
|
65.8
|
19
|
65.8
|
|
25.4
|
65.8
|
|
3M610-1PK
|
12.7
|
65.8
|
19
|
65.8
|
|
3M810
|
12.7
|
32.9
|
19
|
32.9
|
八、操作与使用方法
1、试片必须按ISO1514及ISO2828的规定製备。2、将试片放置在有足够硬度的平板上。
3、手持划格器手柄,使多刃切割刀垂直於试片平面。
4、以均匀压力,平稳不颤动的手法和20-50mm/S的切割速度割划。
5、将试片旋转90度,在所割划的切口上重復以上操作,以使形成格阵图形。
6、用软毛刷刷格阵图形的两边对角线轻轻地向后5次,向前5次的刷试片。
7、试验至少在试片的三个不同位置上完成,如果三个位置的试验结果不同,应在多於三个位置上重復实验,
同时记录全部结果。
8、如需更换多刃切割刀,可用螺丝刀将刀体上两个螺丝旋松,换上所用的刀,把刀刃口部位贴向手柄一侧,将螺丝旋紧。
九、注意事项
1、所有切口应穿透涂层,但切入底材不得太深。2、如因涂层过厚和硬而不能穿透到底材,则该实验无效,但应在试验报告中说明。
3、测试胶带必须是美国3M公司生产的600-1PK测试专用胶带。将胶带贴在整个划格上,然后以最小角度撕下,
结果可根据漆膜表面被胶落面积的比例来求得。
4、试验应在温度23±2℃和相对湿度50±5%中进行。
