W-20系列铝合金韦氏硬度计

一、概述
W-20系列铝合金韦氏硬度计(又称钳式硬度计、韦氏硬度钳、韦柏硬度计)，是一种轻便的，可以现场快速测试铝合金硬度的仪器。测试迅速，简便，一卡即可，硬度值直接读出，符合中国有色标准YS/T420和美国标准ASTM B647，是标准YS/T420推荐的两种仪器之一。
W-20系列铝合金韦氏硬度计适于快速检测铝合金型材、管材、板材、铝零件及其他较软金属的硬度，判断铝型材有无时效、时效是否合格、区分不同牌号的铝材及不同的时效状态。韦氏硬度计特别适于在生产现场、销售现场或施工现场对成批铝型材及门窗幕墙等进行快速、非破坏性的逐件合格检查。标准硬度块经过标准硬度机的检测，附有检测报告。
韦氏硬度值可换算成常用的维氏、洛氏、布氏硬度及抗拉强度值。

二、用途
· 确定工件有无热处理，检查热处理效果。
· 确定工件是否为不适当的合金加工而成。
· 测试不便送到实验室的过长、过重工件或装配件。
· 用于生产检验、验收检验和质量监督检验。

三、执行标准
· 美国材料学会标准 ASTM B647-10《使用韦氏硬度计测试铝合金压痕硬度的标准试验方法》
· 有色金属行业标准 YS/T 420-2000 《铝合金韦氏硬度试验方法》
· 国家计量检定规程 JJG944-1999《金属韦氏硬度计（试行）》
· 国家计量检定规程 JJG944-2013《金属韦氏硬度计》
· GB/T32660.1《金属材料 韦氏硬度试验 第一部分：试验方法》
· GB/T32660.2《金属材料 韦氏硬度试验 第二部分：韦氏硬度计的检验与校正》
· GB/T32660.3《金属材料 韦氏硬度试验 第三部分：标准硬度块的检定》

四、产品特点

压针 采用进口特殊钢材料、新工艺制造的压针， 硬度高，韧性好，寿命长，互换性好。	指针组件 高强度的指针，长期使用或错误操作都不易弯曲变形。
表窗 高强度、高韧性的表窗玻璃，受到冲击后不易破裂。	手柄 锻造铝合金材料，阳极氧化的上手柄，美观、耐磨、耐污染。

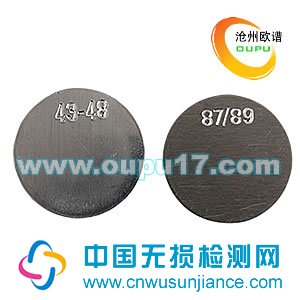

硬度块 使用标准洛氏硬度计，严格按照计量检定规程进行定度。激光蚀刻的编号 和硬度值，有效期内溯源数据可查。表面粗糙度、平整度符合规程要求。	高质量 精细的零件加工，精密的整机装配，严格的质量检验，保证了仪器的高质量。
稳定性好 满度点稳定，校正点稳定，指针无"爬行"。	换算方便 通过产品说明书附带的换算表韦氏硬度值可换算成 维氏、洛氏、布氏等硬度值。

五、主要技术参数

量 程	0-20HW(相当于20～110HRE)
示值误差	0.5HW(5-17 HW)
重复性误差	0.5HW(5-17 HW)
重 量	0.5kg
标准配置	主机、标准硬度块、 备用压针、 校正扳手、小螺丝刀、仪器箱
可选附件	压针、标准硬度块

六、仪器选型

型号	试样尺寸/直径 mm	净重 Kg	总重 Kg	包装尺寸 mm
W-20	厚度≤6的板材、型材内径≥10的管材	0.5	1.1	280×230×80
W-20a	厚度≤13的板材、型材内径≥10的管材	0.5	1.1	280×230×80
W-20b	厚度≤8的板材、型材内径≥6的管材	0.5	1.1	280×230×80

型号	范围	适合材料	开口尺寸mm	压针	弹簧
W-20	25～110HRE 58～131HV
W-20a
W-20b
W-B75	63～105HRF
W-B75b
W-BB75	10～100HRE
W-BB75b
W-B92	50～92HRB
