OU2600轧辊硬度计
来源:
作者:中国无损检测 人气: 发布时间:2024-11-22
摘要:测量范围:25-110HS 误差正负1HS OU2600轧辊硬度计配备专业测试轧辊和石墨的DR冲击装置 不同于其它品牌只有一种轧辊材料,新增铸钢轧辊、锻钢轧辊、铸铁轧辊3种材料,使测试更加准确,更切合实际。 一、 轧辊硬度计 产品特点: 1. 针对轧辊肖氏硬度测量设计
测量范围:25-110HS 误差正负1HS
OU2600轧辊硬度计配备专业测试轧辊和石墨的DR冲击装置
不同于其它品牌只有一种轧辊材料,新增铸钢轧辊、锻钢轧辊、铸铁轧辊3种材料,使测试更加准确,更切合实际。
一、轧辊硬度计产品特点:
1. 针对轧辊肖氏硬度测量设计独立系统,支持轧辊专业测量和非轧辊专业状态。
2. 方便切换至所有的硬度制式(HS、HL、HB、HRB、HRC、HRA、HV),平行转换各硬度制测值。
3. 采用大屏幕128×64图形点阵液晶显示器,信息丰富、直观。
4. 全中文显示,菜单式操作,操作简单方便。
5. 有高亮背光显示,方便在光线灰暗环境使用。
6. RS232通信接口,可以方便、快捷的与PC机进行数据交换和参数设定。
7. 一台主机可配备7种不同冲击装置使用,自动识别冲击装置类型。更换时无需重新校准。 可存储最大600组(冲击次数32~1)硬度测量数据。每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。
8. 可预先设置硬度值上、下限,超出范围自动报警,方便用户批量测试的需要。
9. 全密封金属外壳,小巧、便携、可靠性高,适用于恶劣操作环境,抗震动、冲击和电磁干扰。
10. 电源供电采用2节AA(五号)普通碱性电池,可连续工作不少于100小时,具有自动休眠、自动关机等节电功能。
11. 液晶上有剩余电量指示图标,提示用户及时更换电池。
12. 具有示值软件校准功能。
13. 可配备功能强大的微机软件,具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能,满足质量保证活动和管理的更高要求。
14. 设计依据标准:《里氏硬度计技术条件》 JB/T 9378-2001,参阅国标GB/T 13313-2008轧辊硬度试验大纲
15. 可存储最大600组(冲击次数32~1)硬度测量数据。每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。
二、轧辊硬度计主要用途:
1. 轧辊硬度测量。
2. 模具型腔。
3. 重型工件。
4. 压力容器、汽轮发电机组及其设备的失效分析。
5. 试验空间很狭小的工件。
6. 轴承及其它零件。
7. 要求对测试结果有正规的原始记录。
8. 金属材料仓库的材料区分。
9. 大型工件大范围内多处测量部位的快速检验。
10.大型工件大范围内多处测量部位的快速检验。
11.石墨硬度测量。
三、标准配置:
标准配置
|
序号
|
名称
|
数量
|
1
|
仪器主机
|
1台
|
2
|
冲击装置
|
1只
|
3
|
标准硬度块
|
1块
|
4
|
尼龙刷A
|
1只
|
5
|
小支承环
|
1只
|
6
|
随机资料
|
1份
|
7
|
ABS仪器箱
|
1只
|
八、测量范围表:
材料
|
硬度制
|
冲击装置
|
D/DC
|
D+15
|
C
|
G
|
E
|
DL
|
Steel and cast steel
钢和铸钢
|
HRC
|
17.9~68.5
|
19.3~67.9
|
20.0~69.5
|
|
22.4~70.7
|
20.6~68.2
|
HRB
|
59.6~99.6
|
|
|
47.7~99.9
|
|
37.0~99.9
|
HRA
|
59.1~85.8
|
|
|
|
61.7~88.0
|
|
HB
|
127~651
|
80~638
|
80~683
|
90~646
|
83~663
|
81~646
|
HV
|
83~976
|
80~937
|
80~996
|
|
84~1042
|
80~950
|
HS
|
32.2~99.5
|
33.3~99.3
|
31.8~102.1
|
|
35.8~102.6
|
30.6~96.8
|
Steel锻钢
|
HS
|
32.2~99.5
|
|
|
|
|
|
CWT、ST
合金工具钢
|
HRC
|
20.4~67.1
|
19.8~68.2
|
20.7~68.2
|
|
22.6~70.2
|
|
HV
|
80~898
|
80~935
|
100~941
|
|
82~1009
|
|
Stainless steel
不锈钢
|
HRB
|
46.5~101.7
|
|
|
|
|
|
HB
|
85~655
|
|
|
|
|
|
HV
|
85~802
|
|
|
|
|
|
GC. IRON
灰铸铁
|
HRC
|
|
|
|
|
|
|
HB
|
93~334
|
|
|
92~326
|
|
|
HV
|
|
|
|
|
|
|
NC、IRON
球墨铸铁
|
HRC
|
|
|
|
|
|
|
HB
|
131~387
|
|
|
127~364
|
|
|
HV
|
|
|
|
|
|
|
C.ALUM
铸铝合金
|
HB
|
19~164
|
|
23~210
|
32~168
|
|
|
HRB
|
23.8~84.6
|
|
22.7~85.0
|
23.8~85.5
|
|
|
BRASS
铜锌合金
|
HB
|
40~173
|
|
|
|
|
|
HRB
|
13.5~95.3
|
|
|
|
|
|
BRONZE铜锡(铝)合金
|
HB
|
60~290
|
|
|
|
|
|
COPPER纯铜
|
HB
|
45~315
|
|
|
|
|
|
铸钢轧辊
|
HS
|
25~90.5
|
|
|
|
|
|
锻钢轧辊
|
HS
|
35~114
|
|
|
|
|
|
铸铁轧辊
|
HS
|
30~98.5
|
|
|
|
|
|

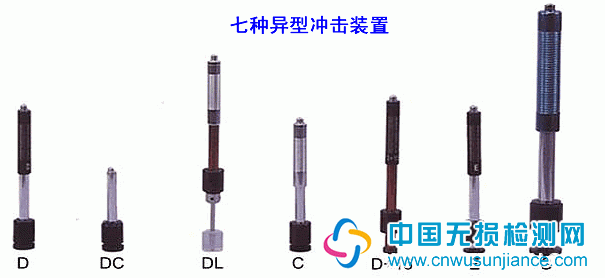

九、异型冲击装置技术参数与适用介绍表:
异型冲击装置
|
|
|
C
|
G
|
E
|
冲击能量冲击体质量
|
11mJ5.5g/7.2g
|
11mJ7.8g
|
2.7mJ3.0g
|
90mJ20.0g
|
11mJ5.5g
|
球头硬度:球头直径:球头材料:
|
1600HV3mm碳化钨
|
1600HV3mm碳化钨
|
1600HV3mm碳化钨
|
1600HV5mm碳化钨
|
5000HV3mm金刚石
|
冲击装置直径:冲击装置长度:冲击装置重量:
|
20mm
50g
|
20mm162mm80g
|
20mm141mm75g
|
30mm254mm250g
|
20mm155mm80g
|
试件最大硬度
|
940HV
|
940HV
|
1000HV
|
650HB
|
1200HV
|
|
1.6μm
|
1.6μm
|
0.4μm
|
6.3μm
|
1.6μm
|
试件最小重量:可直接测量需稳定支撑需密实耦合
|
>5kg2~5kg0.05~2kg
|
>5kg2~5kg0.05~2kg
|
>1.5kg0.5~1.5kg0.02~0.5kg
|
>15kg5~15kg0.5~5kg
|
>5kg2~5kg0.05~2kg
|
试件最小厚度密实耦合硬化层最小深度
|
5mm≥0.8mm
|
5mm≥0.8mm
|
1mm≥0.2mm
|
10mm≥1.2mm
|
5mm≥0.8mm
|
球头压痕尺寸
|
硬度300HV时
|
压痕直径压痕深度
|
0.54mm24μm
|
0.54mm24μm
|
0.38mm12μm
|
1.03mm53μm
|
0.54mm24μm
|
硬度600HV时
|
压痕直径压痕深度
|
0.54mm17μm
|
0.54mm17μm
|
0.32mm8μm
|
0.90mm41μm
|
0.54mm17μm
|
硬度800HV时
|
压痕直径压痕深度
|
0.35mm10μm
|
0.35mm10μm
|
0.35mm7μm
|
----
|
0.35mm10μm
|
冲击装置适用范围
|
DC型测量孔或园柱筒内;DL型测量细长窄槽或孔;D型用于常规测量
|
D+15型接触面细小,加长,适宜测量沟槽或凹入的表面
|
C型冲击力小,对被测表面损伤很小,不破坏硬化层,适合测量小轻薄部件及表面硬化层。
|
G型测量大厚重及表面较粗糙的铸锻件
|
E型测量硬度极高材料
|
序号
|
代号
|
型号
|
简图
|
备注
|
1
|
03-03.7
|
Z10-15
|
|
测外圆柱面R10~R15
|
2
|
03-03.8
|
Z14.5-30
|
测外圆柱面R14.5~R30
|
3
|
03-03.9
|
Z25-50
|
测外圆柱面R25~R50
|
4
|
03-03.10
|
HZ11-13
|
|
测内圆柱面R11~R13
|
5
|
03-03.11
|
HZ12.5-17
|
测内圆柱面R12.5~R17
|
6
|
03-03.12
|
HZ16.5-30
|
测内圆柱面R16.5~R30
|
7
|
03-03.13
|
K10-15
|
|
测外球面SR10~SR15
|
8
|
03-03.14
|
K14.5-30
|
测外球面SR14.5~SR30
|
9
|
03-03.15
|
HK11-13
|
|
测内球面SR11~SR13
|
10
|
03-03.16
|
HK12.5-17
|
测内球面SR12.5~SR17
|
11
|
03-03.17
|
HK16.5-30
|
测内球面SR16.5~SR30
|
12
|
03-03.18
|
UN
|
|
测外圆柱面,半径可调R10~∞
|
|
