一、概述

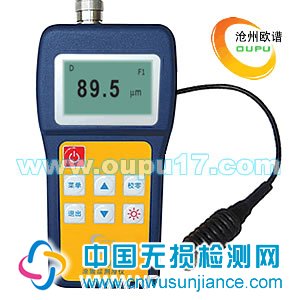

沧州欧谱OU3600涂层测厚仪是欧谱公司最新研发的新产品，是一种小型便携式仪器，磁性测厚仪也称涂层测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用，符合国家标准GB/T4957，多次通过国家技术监督部门的性能试验，获得计量器具制造许可证。
OU3600涂层测厚仪探头
· 测厚仪最容易损坏的部件是探头，本公司的OU3600涂层测厚仪对探头做了特殊的耐久性设计，具有防磕碰、防水、探头线防折曲等防护功能。
OU3600涂层测厚仪探头线
· 由于涂镀层测厚仪使用频率很高，探头线成为易损件。一般国产仪器的探头用不多久就会出现故障，多数问题出在探头线上。 OU3600涂层测厚仪使用的探头线是在日本定做的。这种导线最初用于机器人，规定可经受几百万次的曲折。实践证明，这种探头线很少有因频繁曲折而损坏的。
二、主要特点：
1. 零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零。
仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确测量。
2. 线性编辑：多数涂层测厚仪除了基础校零外，仪器本身没有线性编辑，使得测量重复性误差大，本仪器出厂加入线性编辑增加测量精度与重复稳定性。
3. 温度补偿：涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度。
4. 独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高。
OU3600涂层测厚仪是德国EPK/易高等同类产品的替代产品，与之前涂层测厚仪相比有以下主要优点：
1. 测量速度快：测量速度比其它TT系列快6倍；
2. 精度高 ：本公司产品简单校0后精度即可达到1-2%是目前市场上唯一能达到A级的产品,其精度远高于国内同类，比EPK等进口产品精度也高；
3. 稳定性：测量值的稳定性和使用稳定性优于进口产品；
4. 功能、数据、操作、显示全部是中文OU3600覆层测厚仪
三、适用范围
OU3600
涂层测厚仪采用了磁性和
涡流两种
测厚方法，可
无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、
油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
本仪器广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等
检测领域。是材料保护专业必备的仪器。
四、主要技术指标
|
型号
|
OU3600-F
|
OU3600-N
|
OU3600-FN
|
|
测定对象
|
磁性金属上非磁性涂镀层
|
非磁性金属上绝缘层
|
磁性金属上非磁性涂镀层/非磁性金属上绝缘层
|
|
测量范围
|
F1、N1、F1/90-0～1250um
F400、N400-0～400um
F10-0～10000um
|
|
测量误差
|
F1、N1、F1/90-(2%H+1)；二点校准精度1％
F400、N400-(2%H+0.7) 二点校准精度1％
F10-(2%H+10) 二点校准精度1％
|
|
校准方法
|
一点校准、二点校准
|
|
显示分辨率
|
0.1μm(测量范围小于100μm)、1μm(测量范围大于100μm)
|
|
存储
|
存储500个数据
|
|
工作方式
|
直接方式和成组方式
|
|
测量方式
|
连续测量和单次测量
|
|
关机方式
|
手动关机和自动关机
|
|
统计功能
|
测量次数、最大值、最小值、平均值
|
|
设置限界
|
对限界外的测量值能自动报警，并可用直方图对一批测量值进行分析
|
|
删除功能
|
对粗大误差及错误设置可进行删除处理
|
|
提示音
|
音乐铃声
|
|
其它功能
|
电源欠压指示、错误提示
|
|
温度补偿
|
0～50℃
|
|
使用环境温度
|
-10℃～60℃
|
|
数据传输
|
RS232电脑
|
|
电源
|
1.5V×2
|
|
外型尺寸
|
150×80×30mm
|
|
重量
|
300g
|
|
标准配置
|
主机、F型或N型探头、校准片、基体一块、电池、数据线、上机软件、说明书、保修卡、仪器箱
|
五、仪器选型指南
|
产品图片
|
|
|
|
|
型号
|
OU3100
|
OU3500
|
OU3600
|
|
工作原理
|
|
磁感应/电涡流
|
磁感应/电涡流
|
|
型式
|
一体式
|
分体式
|
分体式
|
|
测量范围
|
0～1250um
|
0～1250um
0～3000um
0～10000um
|
0～1250um
0～3000um
0～10000um
|
|
显示精确度
|
1um
|
0.1μm(测量范围小于100μm)
1μm(测量范围大于100μm)
|
0.1μm(测量范围小于100μm)
1μm(测量范围大于100μm)
|
|
测量误差
|
±3%H+1um
|
±2%H+1um
|
±2%H+1um
|
|
温度补偿
|
有
|
有
|
有
|
|
设置界限
|
无
|
有
|
有
|
|
背光
|
无
|
有
|
有
|
|
存储功能
|
无
|
有
|
有
|
|
通讯功能
|
无
|
无
|
有
|
|
统计功能
|
无
|
测量次数、最大值、最小值、平均值
|
测量次数、最大值、最小值、平均值
|
|
可更换探头
|
无
|
F1/N1/F190/F400/N400/F3/F10
|
FN/F1/N1/F190/F400/N400/F3/F10
|
六、各种探头
|
|
|
|

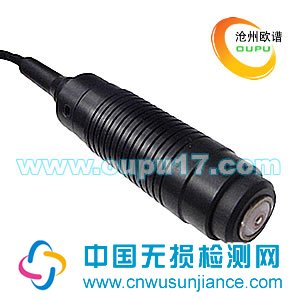

涂层测厚仪F1探头
■ 工作原理：磁感应
■ 测量范围：0-1250um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：凸1.5mm
2.基体最小面积的直径：Ф7mm
3.最小临界厚度：0.5mm
■ 探头尺寸：Ф12×47mm
|

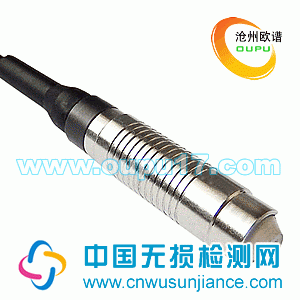

涂层测厚仪N1探头
■ 工作原理：电涡流
■ 测量范围：0-1250um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：凸3mm
2.基体最小面积的直径：Ф5mm
3.最小临界厚度：0.3mm
■ 探头尺寸：Ф15×73mm
|

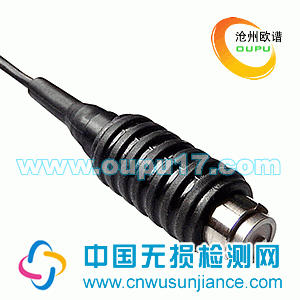

涂层测厚仪FN探头
■ 工作原理：磁感应/电涡流
■ 测量范围：0-1250um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：凸3mm
2.基体最小面积的直径：Ф5mm
3.最小临界厚度：0.5mm
■ 探头尺寸：Ф15×73mm
|
|
|
|
 |

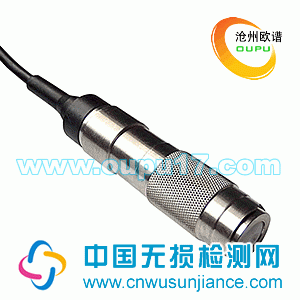

涂层测厚仪F400探头
主要用于较薄厚度的涂层测量，可获得更精确的测量结果和更高的重复性，另外在管材基体直径较小或者被测区域接触面积较小时，F400探头也是最佳的选择。
■ 工作原理：磁感应
■ 测量范围：0-400um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+0.7]um
■ 测量条件:
1.最小曲率半径：凸1mm
2.基体最小面积的直径：Ф3mm
3.最小临界厚度：0.2mm
■ 探头尺寸：Ф12×55mm
|
涂层测厚仪N400探头
■ 工作原理：电涡流
■ 测量范围：0-400um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[1%H+1]um
■ 测量条件:
1.最小曲率半径：凸1.5mm
2.基体最小面积的直径：Ф4mm
3.最小临界厚度：0.3mm
■ 探头尺寸：Ф15×73mm
|
涂层测厚仪F3探头
■ 工作原理：磁感应
■ 测量范围：0-3000um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：凸1.5mm
2.基体最小面积的直径：Ф7mm
3.最小临界厚度：0.5mm
■ 探头尺寸：Ф12×47mm
|
|
|
 |
|

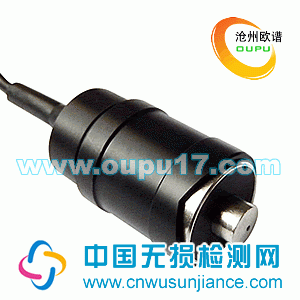

涂层测厚仪F10探头
主要用于大厚度的涂层测量。选配F10探头还应增配2000um、4000um、8000um的标准校准片，用于校准仪器。
■ 工作原理：磁感应
■ 测量范围：0-10000um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+10]um
■ 测量条件:
1.最小曲率半径：凸10mm
2.基体最小面积的直径：Ф40mm
3.最小临界厚度：2mm
■ 探头尺寸：Ф27×47mm
|

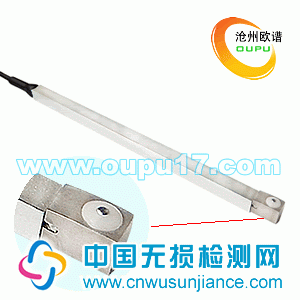

涂层测厚仪F1/90探头
主要用于管材内壁的涂层厚度测量。它细长的身形可以轻松的深入其它探头无法到达的细管中。
■ 工作原理：磁感应
■ 测量范围：0-1250um
■ 低分辨力：0.1um
■ 示值误差：
1.一点校准：±[3%H+1]um
2.两点校准：±[(1～3)%H+1]um
■ 测量条件:
1.最小曲率半径：平直
2.基体最小面积的直径：Ф7mm
3.最小临界厚度：0.5mm
■ 探头尺寸：Ф7.5×11×200mm
|
|
