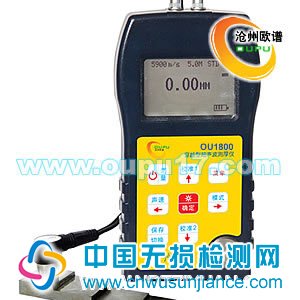

一、OU1800超声波测厚仪基本简介：
OU1800系列穿越涂层型高精度超声波测厚仪，适用于各种材料的穿越涂层高精测量需求，可应用于钢、铸铁、铝、铜、锌、石英、玻璃、聚乙烯、PVC，灰口铸铁、球墨铸铁等材质的被测物体厚度测量。只需要将探头放置于被测物体一侧的接触面上，既可以迅速准确测量出被测物体厚度。
OU1800系列超声波测厚仪的产品特性显著，其极高的性价比成为您的理想选择：
1.无需清除被测物体表面的涂层及非金属附着物即可测量厚度；
2.自动识别探头和校准功能；
3.材料声速范围广泛509至18699米/秒；
4.大容量数据存储最多可存储2000条数据；
5.USB接口实现与PC连通进行数据传输和管理；
6.点阵液晶显示屏，屏幕背光功能自由调节。
|
|
二、OU1800超声波测厚仪功能特点：
·穿越涂层测量厚度，无需清除被测物体表面的涂层如油漆，塑料等非金属附着物即可测量厚度,两种穿越涂层测厚模式：薄涂层模式、厚涂层模式；
·适合于几乎所有材质的厚度测量,如：金属,玻璃,塑料,橡胶等材料；
·测量精度高，测量范围大；适用于管材厚度测量；
·全系列测厚探头可以配合测厚仪满足多用途厚度测量应用；多种探头可选，适合特殊测厚应用，包括灰口铸铁等粗晶粒材料和高温环境测量（温度最高可达300℃）应用；
·探头自适应功能:自动匹配不同生产厂家的各种型号的探头，自动进行灵敏度与频率等参数测试识别，自动调整测厚仪参数设置，达到最佳测量效果；
·开机自检功能，有助提高测量精度；
·自动关机时间可根据用户习惯自行设置；
·探头零点自动校准，声速校准功能；
·内置9种材料的声速，并可编辑，方便用户使用；
·多种实用测量模式：标准测量模式，扫查模式，差值模式，平均值测量模式，极值报警模式，高温测量模式（配高温探头）；
·8键盘按钮人性化设计，简单方便快速进行：零点校准，单点和两点校准声速，以及方向键自由调整数值；
·人性化数据保存模式：可分组保存数据，可选择每组保存数据量，无需手动保存测量数据，简化操作；
·大容量数据存储：数据存储量可达2000组；
·USB数据传输接口，轻松实现与计算机数据连通进行数据导出（数据格式.txt）；
·公/英制可选：显示单位可在毫米和英寸间选择；
三、OU1800超声波测厚仪技术参数
|
厚度测量范围
|
0.75～400mm(钢)
穿越涂层测量范围：3mm～25mm
|
|
材料声速
|
509～18699m/s
|
|
测量精度
|
±0.05mm
|
|
显示精度
|
0.01mm 或 0.1mm
|
|
扫描速度
|
2～20 times/sec.
|
|
频率带宽
|
1～10MHz
|
|
管材测量下限
|
(取决于探头配置) Φ15mm×1.0mm
|
|
屏幕显示
|
128×64 点阵液晶屏幕
|
|
供电方式
|
2节5号电池
|
|
工作时长
|
280 小时（自动模式） 100 小时（背光打开模式）
|
|
适用温度
|
-10℃～50℃(室温测量环境) -10℃～300℃(高温测量环境)
|
|
仪器尺寸
|
136 mm×72 mm×20mm
|
|
仪器重量
|
176g（包括电池）
|
四、仪器选型指南
|
产品图片
|
|
|
|
|
型号
|
OU1500
|
OU1600
|
OU1800
|
|
测量模式
|
脉冲-回波模式
|
脉冲-回波模式
|
脉冲-回波模式
回波-回波模式
|
|
测量范围
|
1.2～220mm
|
0.75～300mm
|
0.75～400mm
|
|
显示精确度
|
0.1mm
|
0.01mm
|
0.01mm
|
|
测量误差
|
±(0.5%H+0.1)mm
|
±(0.5%H+0.04)mm
|
±(0.5%H+0.04)mm
|
|
声速范围
|
5900
|
1000～9999 m/s
|
509～18699m/s
|
|
公英制转换
|
有
|
有
|
有
|
|
背光
|
有
|
有
|
有
|
|
穿透涂层范围
|
无
|
无
|
3～25mm
|
|
声速调节
|
无
|
有
|
有
|
|
探头识别
|
无
|
有
|
有
|
|
反测声速
|
无
|
有
|
有
|
|
存储功能
|
无
|
有
|
有
|
|
通讯功能
|
无
|
有
|
有
|
|
可选探头
|
标准
|
标准、微晶、粗晶、高温
|
标准、微晶、粗晶、高温
|
五、仪器配置 -OU1800超声波测厚仪
|
|
序号
|
名称
|
数量
|
备注
|
|
标准配置
|
1
|
主机
|
1台
|
|
|
2
|
标准探头(5MHz)
|
1只
|
|
|
3
|
耦合剂
|
1瓶
|
|
|
4
|
ABS仪器箱
|
1只
|
|
|
5
|
随机资料
|
1份
|
|
|
可选配置
|
6
|
粗晶探头(2MHz)
|
|
|
|
7
|
微径探头(7.5MHz)
|
|
|
|
8
|
高温探头(5MHz)
|
|
|
|
9
|
上机软件
|
|
|
|
10
|
阶梯试块
|
|
|
六、探头选择 -OU1800超声波测厚仪
|
型号
|
N05
|
N06
|
N07
|
N02
|
HT5
|
|
类型
|
标准探头
|
高穿透探头
|
微晶探头
|
粗晶探头(铸铁)
|
高温探头
|
|
频率
|
5MHZ
|
2.5MHZ
|
7MHZ
|
2MHZ
|
5MHZ
|
|
探头直径
|
10mm
|
12mm
|
6mm
|
14mm
|
14mm
|
|
测量范围
|
1.2～230.0mm(钢)
|
3.0～400.0mm(钢)
|
0.75～80.0mm(钢)
|
3.0～300.0mm(钢)
|
3～200mm (钢)
|
|
测量温度
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～300℃
|
|
最小管径
|
Φ20mm
|
Φ15mm
|
Φ15mm
|
Φ25mm
|
Φ25mm
|
|
实物图
|
|
|
|
|
|
七、材料声速表 -OU1800
超声波测厚仪
|
材料
|
声速
|
|
In/us
|
m/s
|
|
铝
|
Aluminum
|
0.250
|
6340-6400
|
|
钢
|
Steel, common
|
0.233
|
5920
|
|
不锈钢
|
Steel, stainless
|
0.226
|
5740
|
|
黄铜
|
Brass
|
0.173
|
4399
|
|
铜
|
Copper
|
0.186
|
4720
|
|
铁
|
Iron
|
0.233
|
5930
|
|
铸铁
|
Cast Iron
|
0.173-0.229
|
4400－5820
|
|
铅
|
Lead
|
0.094
|
2400
|
|
尼龙
|
Nylon
|
0.105
|
2680
|
|
银
|
Silver
|
0.142
|
3607
|
|
金
|
Gold
|
0.128
|
3251
|
|
锌
|
Zinc
|
0.164
|
4170
|
|
钛
|
Titanium
|
0.236
|
5990
|
|
锡
|
Tin
|
0.117
|
2960
|
|
丙烯酸(类)树脂
|
|
0.109
|
2760
|
|
环氧树脂
|
Epoxy resin
|
0.100
|
2540
|
|
冰
|
Ice
|
0.157
|
3988
|
|
镍
|
Nickel
|
0.222
|
5639
|
|
树脂玻璃
|
Plexiglass
|
0.106
|
2692
|
|
聚苯乙烯
|
Polystyrene
|
0.092
|
2337
|
|
陶瓷
|
Porcelain
|
0.230
|
5842
|
|
聚氯乙烯
|
PVC
|
0.094
|
2388
|
|
石英
|
Quartz glass
|
0.222
|
5639
|
|
硫化橡胶
|
Rubber, vulcanized
|
0.091
|
2311
|
|
聚四氟乙烯
|
Teflon
|
0.056
|
1422
|
|
水
|
Water
|
0.058
|
1473
|
八、服务承诺： 本公司所有产品承诺五年内全免费维修，终身保修，易损易耗件价格合理！
