OU2560C型触屏显微维氏硬度计氮化层渗碳层淬火硬化层梯度测量仪
来源:
作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:可选装自动转塔配置(OU2560CZ) 一、产品概述 OU2560C型触屏数显 显微硬度计 本款数显显微硬度计是本公司新研制的新一代多功能触摸屏显微硬度计,该硬度计造型新颖,具有良好的可靠性、可操作性和重复性,是测试显微硬度的理想产品。该机采用C语言编制程序,高

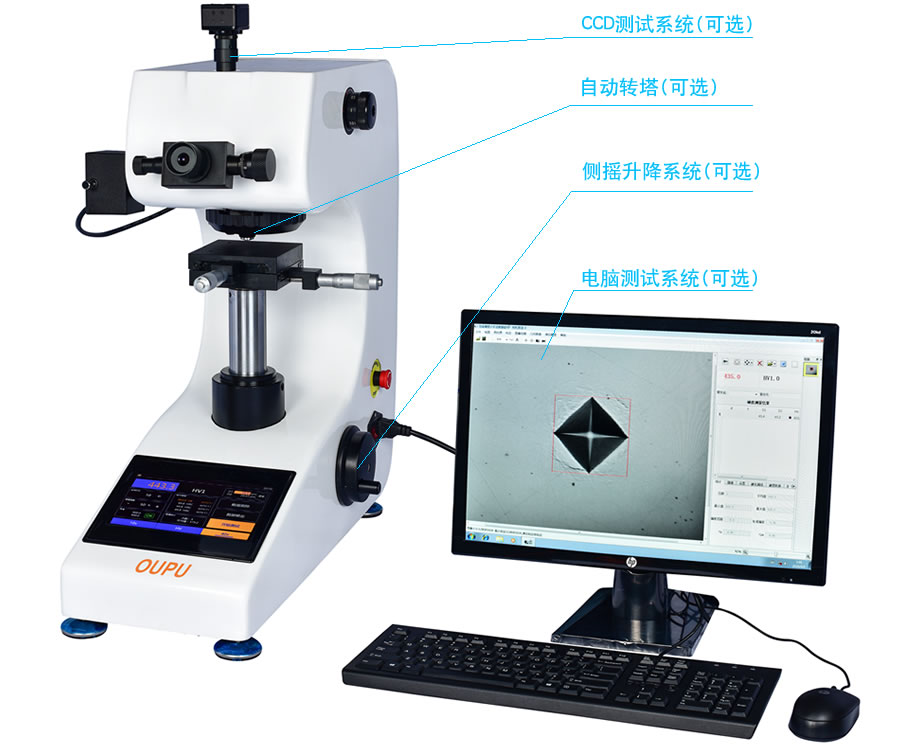

可选装自动转塔配置(OU2560CZ)
一、产品概述
OU2560C型触屏数显显微硬度计本款数显显微硬度计是本公司新研制的新一代多功能触摸屏显微硬度计,该硬度计造型新颖,具有良好的可靠性、可操作性和重复性,是测试显微硬度的理想产品。该机采用C语言编制程序,高倍率光学测量系统和光学双通道结构,光电、光偶传感等新技术、除了可以满足基本的维氏硬度测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的控制操作系统,采用7寸液晶触摸显示屏,可以提供更多的测量数据,控制也更全面精准。
二、主要特点
● 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
●7寸液晶触摸显示屏上可直观显示硬度值,换算硬度,试验方法,试验力,亮度、保荷时间,测试时间等试验过程直观明了;
●系统自带校准功能,可手动调整输入误差校准仪器;
●光学系统亮度可调范围:0-100;
●可存储最大100组测试数据,在主界面显示最近5组测试数据;
●试验力单位可以手动选择相互转换,转换单位为:(Kgf,N);
●可同时显示:最大值,最小值,平均值,最大误差,样本差;
●主界面可同时显示5个转换标尺,共可转换18个测量标尺
●可设置上下限测量范围,在主测量界面显示;
●测量标尺可转换成HK努氏硬度;
●操作系统可中英文转换;
●可现实测量长度直接确认得出硬度值;
●铸铝壳体一次成型结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
●我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
三、适用范围
●热处理、渗碳层、陶瓷、钢、有色金属
●薄板、金属薄片、电镀层、微小试件
●氮化层、渗碳层和淬火硬化层梯度测量
●适用于平行平面和微小零件及超薄零件的精密维氏硬度测量
四、主要技术参数
测量范围
|
5-3000HV
|
试验力
|
10gf、25gf、 50gf、100gf、200gf、300gf、500gf、1kgf
0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
|
标尺转换
|
HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
|
试验力施加方法
|
自动加卸试验力
|
显示
|
7寸液晶触摸显示屏
|
试验力选择
|
外置式选力旋钮,试验力自动显示在5.6寸液晶触摸显示屏上
|
物镜放大倍数
|
10×,40×
|
光通道
|
双光通道(目镜及CCD摄象通道)
|
光学系统
|
1、自动数字式编码器;
2、总放大倍数(μm):100×(观察), 400×(测量);
3、测量范围(μm): 200;
4、分辨率(μm): 0.01
|
保荷时间
|
5-60S
|
压头物镜转换
|
手动 (可选装自动转塔配置OU2560CZ)
|
最小分辨率
|
0.01μm
|
D1\D2值输入
|
自动
|
硬度读取
|
大屏幕LCD读取
|
数据输出
|
内置打印机,RS232接口
|
试件最大高度
|
90mm
|
压头中心至机壁距离
|
120mm
|
主机重量
|
35Kg
|
电源
|
AC220V/50/60Hz
|
外型尺寸
|
400×290×480mm(长×宽×高)
|
执行标准
|
ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
|
X-Y试台
|
尺寸:100×100 mm、最大移动: 25×25mm、分辨率: 0.01mm
|
标准配件
|
1.主机(显微维氏压头一只,10X、40X物镜各一只)、2.试台、砝码、显微镜附件箱、3.砝码 6只、 4.砝码杆 1个、
5.十字工作台 1个、 6.薄片夹持台 1个、7.平口夹持台 1个、8.细丝夹持台 1个、9.水平仪 1个、10.螺丝批 2把、
11.水平调节螺钉 4只、12.外接电源线 1根、13.10×数显测微目镜 1只、14.显微维氏硬度块 2块(HV1、HV0.2各一块)
15.保险丝(1 A)2个、16.产品合格证 1份、17.产品 使用说明书 1份、18.防尘罩 1只
|
选配件
|
CCD摄像测量系统,努氏压头
|
备注:
可选配侧摇升降系统,使升降系统更加稳定精准。
可选配内置打印机,测量数据一键打印,也可上传电脑。
可选配硬度计测量软件,消除人为误差,电脑操作,提高效率,精度更加精准。
