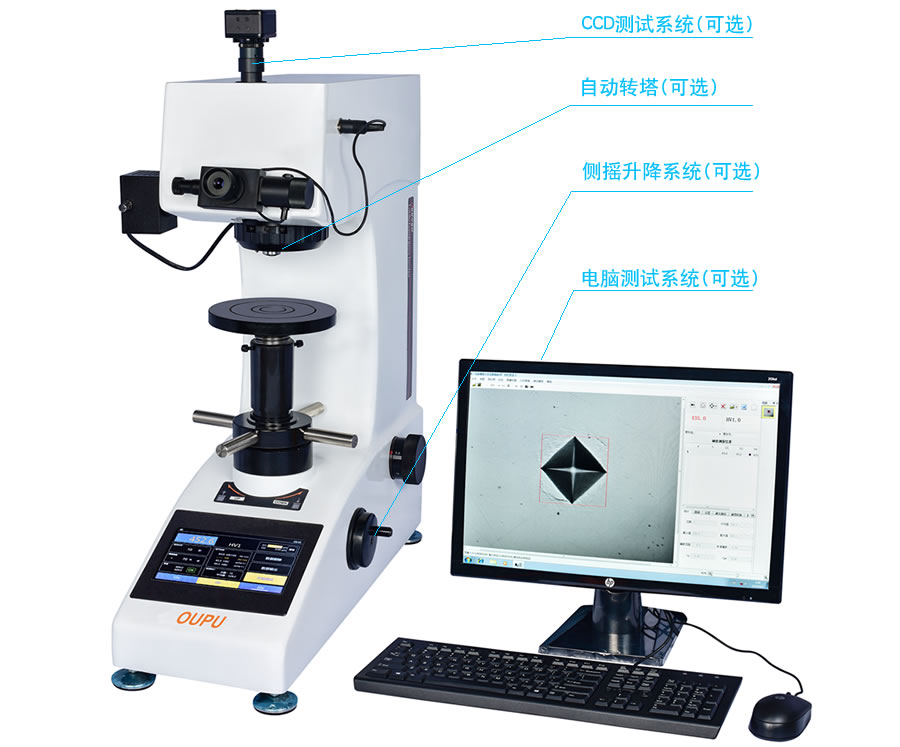

OU2510C型触屏数显维氏硬度计金属薄板微观组织碳化层硬度计
来源:
作者:中国无损检测 人气: 发布时间:2024-11-22
摘要:可选配自动转塔配置(OU2510CZ) 一、产品概述 OU2510C型触屏数显 维氏硬度计 可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,
可选配自动转塔配置(OU2510CZ)
一、产品概述
OU2510C型触屏数显维氏硬度计可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同时也极大的提高效率, 采用7寸液晶触摸显示屏,可以提供更多的测量数据,控制也更全面精准。
二、主要特点
●高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
●7寸触摸显示屏上能显示试验方法、试验力、硬度值上下限、测量压痕长度、硬度值、试验力保持时间,测量次数,试验结果和数据处理等;
●系统自带校准功能,每档试验力可手动调整输入误差校准仪器;
●光学系统亮度可调范围:0-100;
●可存储最大100组测试数据,在主界面显示平均值以及测试次数数据;
●试验力单位可以手动选择相互转换,转换单位为:(Kgf,N);
●主界面可同时显示4个转换标尺,并可切换:美标以及国际标准,共可转换18个测量标尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH等;
●可设置上下限测量范围,在主测量界面显示;
●测试数据可通过USB直接导出数据;
●测量标尺可转换成HK努氏硬度;
●操作系统可中英文转换;
●OU2510CZ型可现实:测量长度直接确认得出硬度值;
●OU2510CZ型可实现:观察—测试—测量的位置切换由自动转塔完成;
●铸铝壳体一次成型结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
●我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
三、适用范围
●钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织,碳化;
●渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层,热处理;
●玻璃,晶片,陶瓷材料;
四、主要技术参数
测量范围
|
5-3000HV
|
砝码加载硬度标尺
|
HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10.0
|
砝码加载试验力
|
0.3kgf、0.5kgf、1kgf、3kgf、5kgf、10kgf
2.94N、4.9N、9.8N、29.4N、49N、98N
|
闭环加载硬度标尺(可选)
|
HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
|
闭环加载试验力(可选)
|
0.1kgf、0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf、10kgf
0.98N、1.96N、2.94N、4.9N、9.8N、19.6N、24.5N、29.4N、49N、98N
|
显示
|
自动读数菜单显示5位数的硬度值;
4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回
|
光学系统
|
物镜:10X、20X(可定制40X)、目镜:10X
总放大倍数:100X、200X
测量范围:400μm
分辨率:0.125μm
|
试验力保持时间
|
1~99s
|
试件最大高度
|
165mm
|
压头中心到外壁距离
|
130mm
|
压头物镜切换
|
手动 (可选配自动转塔配置OU2510CZ)
|
加荷控制
|
自动(加荷、保荷、卸荷)
|
数据输出
|
预留内置微型打印机接口,(RS232串行接口),可选配安装
|
执行标准
|
ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
|
主机重量
|
42Kg
|
电源
|
AC220V/50/60Hz
|
外型尺寸
|
585×200×630mm(长×宽×高)
|
标准配置
|
主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、
电源线 1根、10X测微目镜 1只、 维氏硬度块 2块、备用保险丝 2只、产品资料 1份
|
可选附件
|
XY工作台,CCD测量系统
|
