OU2505S型数显维氏硬度计碳化层淬火硬化层硬度测试仪
来源:
作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:可选配自动转塔配置(OU2505SZ) 一、产品概述 OU2505S型数显 维氏硬度计 是可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同
可选配自动转塔配置(OU2505SZ)
一、产品概述

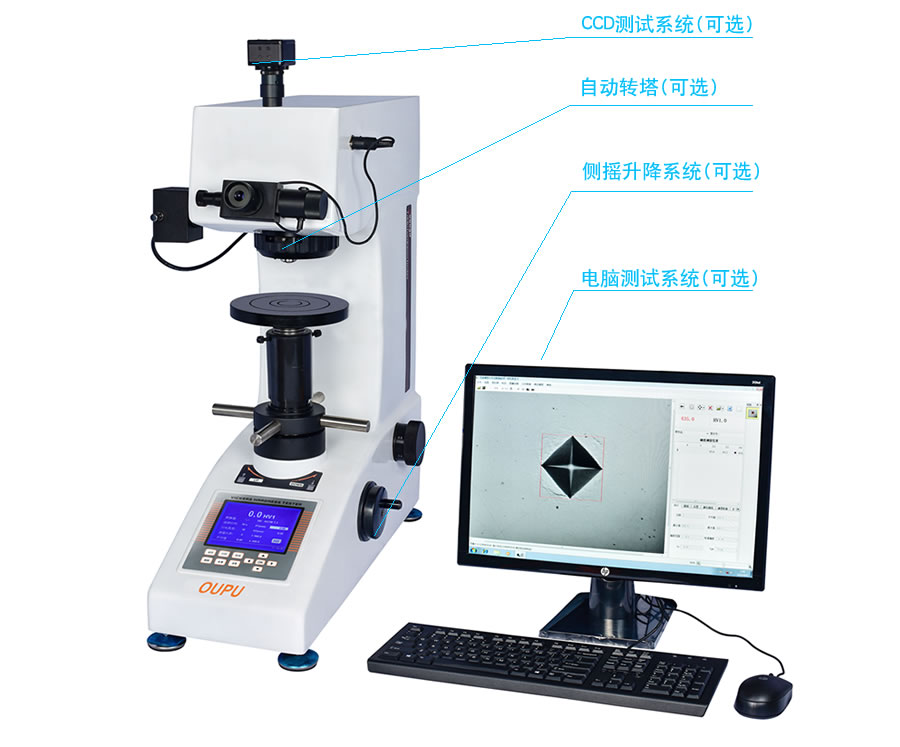

OU2505S型数显维氏硬度计是可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同时也极大的提高效率。
二、主要特点
●高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
●工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间,试验结果和数据处理等;
●铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
●我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
●OU2505SZ型可现实测量长度直接确认得出硬度值;
●OU2505SZ型可实现:观察—测试—测量的位置切换由自动转塔完成;
●LCD大屏幕显示屏方便观察,测试条件,试验过程直观明了;
●可选配内置打印机;试验结果和测试数据直接打印;
三、适用范围
●黑色金属、有色金属、IC薄片、表面涂层、层压金属;
●玻璃、陶瓷、玛瑙、宝石、薄塑料等;
●碳化层和淬火硬化层的深度及梯度的硬度测试。
四、主要技术参数
测量范围
|
5-3000HV
|
砝码加载硬度标尺
|
HV0.3、HV0.5、HV1、HV2、HV3、HV5
|
砝码加载试验力
|
0.3kgf、0.5kgf、1kgf、2kgf、3kgf、5kgf
2.94N、4.9N、9.8N、19.6N、29.4N、49N
|
闭环加载硬度标尺(可选)
|
HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
|
闭环加载试验力(可选)
|
0.1kgf、0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf
0.98N、1.96N、2.94N、4.9N、9.8N、19.6N、24.5N、29.4N、49N
|
显示
|
自动读数菜单显示5位数的硬度值;
4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回
|
光学系统
|
物镜:10X、20X(可定制40X)、目镜:10X
总放大倍数:100X、200X
测量范围:400μm
分辨率:0.125μm
|
试验力保持时间
|
1~99s
|
试件最大高度
|
165mm
|
压头中心到外壁距离
|
130mm
|
压头物镜切换
|
手动 (可选配自动转塔配置OU2505SZ)
|
加荷控制
|
自动(加荷、保荷、卸荷)
|
数据输出
|
预留内置微型打印机接口,(RS232串行接口),可选配安装
|
执行标准
|
ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
|
主机重量
|
42Kg
|
电源
|
AC220V/50/60Hz
|
外型尺寸
|
585×200×630mm(长×宽×高)
|
标准配置
|
主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、
电源线 1根、10X测微目镜 1只、 维氏硬度块 2块、备用保险丝 2只、产品资料 1份
|
可选附件
|
XY工作台,CCD测量系统
|
