OU2505型小负荷维氏硬度计黑色金属有色金属IC薄片硬度计
来源:
作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:可选配自动转塔配置(OU2505Z) 一、产品概述 OU2505型小负荷 维氏硬度计 是光机电一体化的高新技术产品,该硬度计造型新颖,具有良好的可靠性、可操作性和重复性,是测试维氏硬度的理想产品。该机采用计算机软件编程,光学测量系统。通过软键输入,可选择维氏

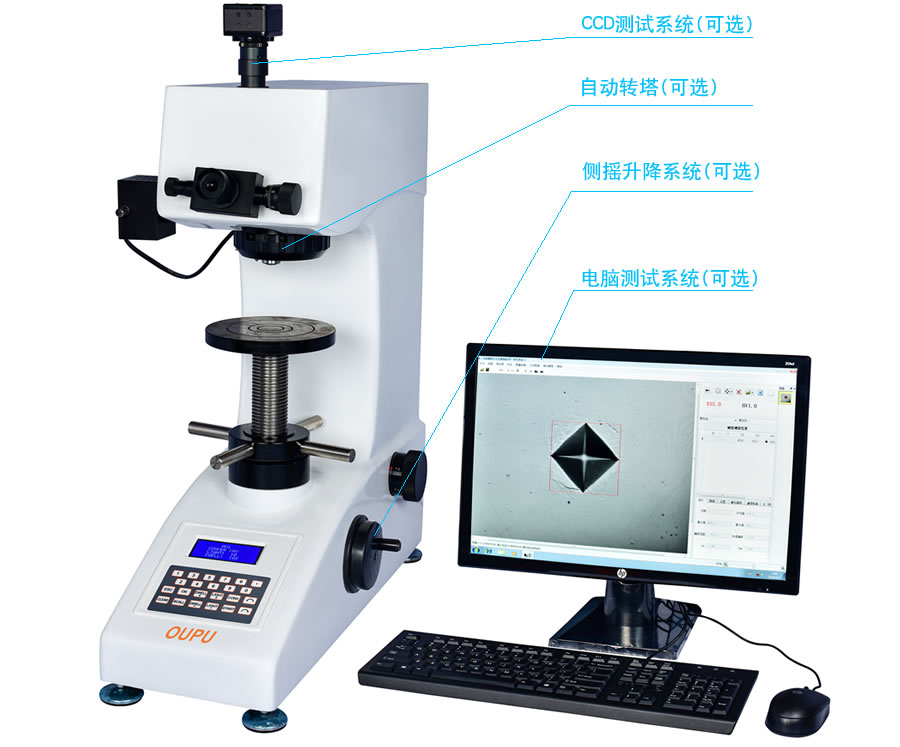

可选配自动转塔配置(OU2505Z)
一、产品概述
OU2505型小负荷维氏硬度计是光机电一体化的高新技术产品,该硬度计造型新颖,具有良好的可靠性、可操作性和重复性,是测试维氏硬度的理想产品。该机采用计算机软件编程,光学测量系统。通过软键输入,可选择维氏和努氏硬度的测量、能调节测量光源的强弱,能选择保荷时间,在LCD显示屏上能显示试验方法、试验力,通过面板输入测量压痕对角线长度、屏幕直接读出硬度值,简便了查表的繁琐。使用方便,测量精度高。
二、主要特点
●高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
●工业显示屏上可直观显示硬度值,换算硬度,试验方法,试验力,保荷时间,测量次数,试验过程直观明了;
●铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
●我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
●OU2505Z型可实现:观察—测试—测量的位置切换由自动转塔完成
三、适用范围
●黑色金属、有色金属、IC薄片、表面涂层、层压金属;
●玻璃、陶瓷、玛瑙、宝石、薄塑料等;
●碳化层和淬火硬化层的深度及梯度的硬度测试。
四、主要技术参数
测量范围
|
5-3000HV
|
砝码加载硬度标尺
|
HV0.3、HV0.5、HV1、HV2、HV3、HV5
|
砝码加载试验力
|
0.3kgf、0.5kgf、1kgf、2kgf、3kgf、5kgf
2.94N、4.9N、9.8N、19.6N、29.4N、49N
|
闭环加载硬度标尺(可选)
|
HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
|
闭环加载试验力(可选)
|
0.1kgf、0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf
0.98N、1.96N、2.94N、4.9N、9.8N、19.6N、24.5N、29.4N、49N
|
显示
|
自动读数菜单显示5位数的硬度值;
4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回
|
光学系统
|
物镜:10X、20X(可定制40X)、目镜:10X
总放大倍数:100X、200X
测量范围:800μm、400μm
分辨率:1μm、0.5μm
|
试验力保持时间
|
1~99s
|
试件最大高度
|
165mm
|
压头中心到外壁距离
|
130mm
|
压头物镜切换
|
手动 (可选配自动转塔配置OU2505Z)
|
加荷控制
|
自动(加荷、保荷、卸荷)
|
数据输出
|
预留内置微型打印机接口,(RS232串行接口),可选配安装
|
执行标准
|
ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
|
主机重量
|
42Kg
|
电源
|
AC220V/50/60Hz
|
外型尺寸
|
585×200×630mm(长×宽×高)
|
标准配置
|
主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、
电源线 1根、10X测微目镜 1只、 维氏硬度块 2块、备用保险丝 2只、产品资料 1份
|
可选附件
|
XY工作台,CCD测量系统
|
