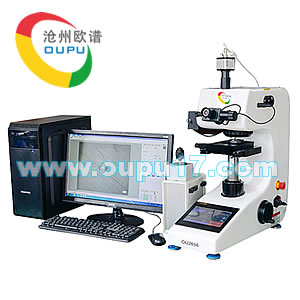

OU2566型全自动显微硬度计

来源: 作者:中国无损检测 人气: 发布时间:2024-11-08
摘要:一、产品概述 OU2566全自动显微硬度计主要用于测量微


一、产品概述

OU2566全自动显微硬度计主要用于测量微小、薄型试件、脆硬件的测试,通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分,玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线,和指定部位的硬度测试。
通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高;

二、主要特点

1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、 7寸液晶触摸显示屏上可直观显示硬度值,换算硬度,试验方法,试验力,亮度、保荷时间,测试时间等试验过程直观明了;
3、 系统自带校准功能,可手动调整输入误差校准仪器;
4、 光学系统亮度可调范围:0-100;
5、 可存储最大100组测试数据,在主界面显示最近5组测试数据;
6、 试验力单位可以手动选择相互转换,转换单位为:(Kgf,N);
7、 可同时显示:最大值,最小值,平均值,最大误差,样本差;
8、 主界面可同时显示5个转换标尺,共可转换18个测量标尺
9、 可设置上下限测量范围,在主测量界面显示;
10、测量标尺可转换成HK努氏硬度;
11、操作系统可中英文转换;
12、可现实测量长度直接确认得出硬度值;
13、铸铝壳体一次成型结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
14、我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;

二、硬度计主要技术参数

硬度范围
(5-3000)HV
显微硬度标尺
HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1
试验力
10gf、25gf、 50gf、100gf、200gf、300gf、500gf、1kgf
0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
显示
7寸液晶触摸显示屏
加载控制
自动(加载/保持/卸载)
试验力保持时间
5~60s
试验力选择
外置式选力旋钮,试验力自动显示在7寸液晶触摸显示屏上
压头物镜转换
自动
物镜放大倍数
10×,40×
光通道
双光通道(目镜及CCD摄象通道)
光学系统(双光学通道,无需切换)
1、自动数字式编码器;
2、总放大倍数(μm):100×(观察), 400×(测量);
3、测量范围(μm): 200;4、分辨率(μm):0.01
硬度测量范围
(5-3000)HV
数据输出(选配)
内置打印机,测试数据也可通过USB输出至U盘进行保存分析
试件最大高度
90mm
压头中心线至机壁距离
120mm
电源电压
AC220V/50HZ
重量
40kg
执行标准
ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
标准配置






主机
1台
压头
一个
10X物镜
1个
40X物镜
1个
砝码
6个
砝码杆
1个
10×测微目镜
1个
硬度块
2块
十字工作台
1个
薄片夹持台
1个
平口夹持台
1个
细丝夹持台
1个
水平仪
1个
水平调节螺钉
4个
螺丝批
2个
外接电源线
1根
防尘罩
1个
随机资料
1份
光学适配镜
1个
USB加密狗
1个
摄像头
1个
软件光盘
1个
控制专用连接线
1个
电动平台控制器
1个

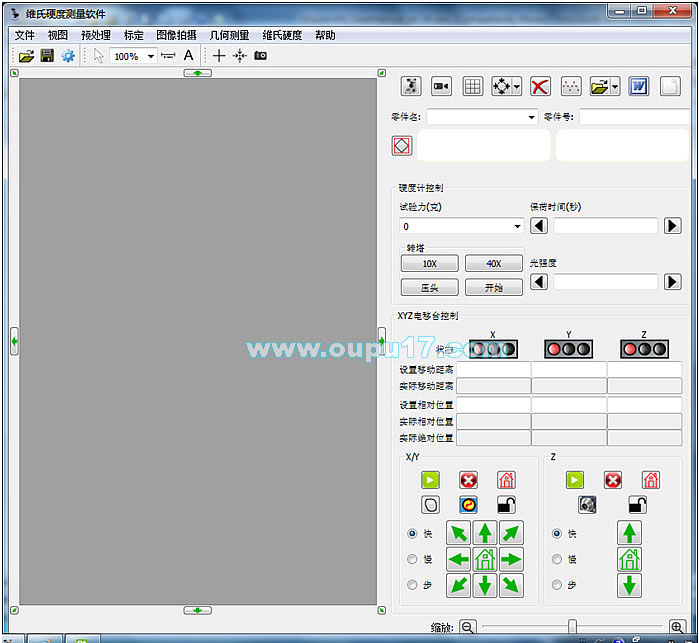

三、软件介绍

OU2566全自动显微维氏硬度计,集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术,通过计算机主机实现对维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统,突破了传统硬度的测试方式,实现了全自动、高精度、高重复性的硬度测试,是材料分析的重要设备。

四、系统组成

显微测量系统
计算机主机通过 RS232 串口,控制硬度计的动作并接收硬度计的相应信息;计算机主机通过 RS232 串口,控制平台控制箱,并通过平台控制箱,控制自动载物台移动并接收相应信息;维氏硬度计所压的压痕的光学信号,通过数字摄像头成像在计算机显示器上,再通过自动、手动读数,测得维氏硬度值。

显微硬度计测试系统

五、系统功能

压力控制
硬度计试验力转换时,系统感知试验力变化并实时显示在系统中
转塔控制
软件控制硬度计进行物镜—压头之间相互切换,无需人工控制硬度计
加载控制
软件控制硬度计进行加载,无需人工控制硬度计
测量控制
软件控制硬度计转塔、加载并直接读取维氏硬度值
Z轴控制
软件控制硬度计Z轴上升下降
自动聚焦控制
软件控制硬度计Z轴自动聚焦,找出产品表面最清晰点
光源亮度控制
对光源的亮度进行设置
图像采集
实时显示硬度图像,可存储、打印图像,以及定倍打印
手动/自动测量
手动:拉对角线测量、两点卡线测量、四点测量
自动:自动找出压痕的四个顶点,速度快,数据准。连打连测、即打即测、指定坐标打压
硬度换算
依据国家标准,自动进行布氏洛氏—维氏—努氏等多种硬度数值转换,实时显示,并可转换各种国际标准
图文报告
自动记录测量数据,自动生成硬度—深度曲线,保存或打印硬度—深度曲线及所有压痕测量值;
保存或打印压痕图像及当前压痕硬度值;可按用户要求定制检验报告;
通过数据处理软件,在试样连续测量后形成的硬化层深度值可以以表格形式显示;
可输出各种测量数据、D1、D2、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出各压痕图片。
硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在WORD或EXCEL中编辑打印出包含数理统计
及硬化层深度曲线的测试报告并保存WORD格式 或EXCEL,
还可打印观察到的样品形貌图并保存,直接反映出压痕及背景的显微组织
努氏测量
可更换努氏压头进行努氏硬度自动测量
自动Z轴
自动调焦步距(μm): Z轴自动调焦时移动步距, 默认1.25μm.
Z轴按键步距(μm): 键盘或界面方向键按键Z移动距离,默认1.25μm
Z轴上升下降:低速(mm/s): 默认0.0625mm/s.高速 (mm/s):,默认1.0mm/s.速度可调
自动载物工作台

可通过鼠标点击界面中任意点自动选点,可进行直线开始位置的设定和随机移动位置设定,
通过鼠标对自动X-Y位移台载物台进行8个方向任意移动的控制,可调整速度、可自动复位、可随意进行坐标清零;
软件系统可编程控制自动载物台移动,系统提供14个模式:
1) 沿线;2) 沿线带角度;3) 自由点击; 4) 横向沿线;5) 纵向沿线;6) 沿曲线多条线; 7) 沿曲线矩阵;
8) 圆弧;9) 齿心;10)齿顶平行;11)自动沿边缘带角度;12)自动沿边缘矩阵; 13)圆心;14)沿曲线多齿顶平行
马达
步进马达
最大移动距离
50mm
最小移动距离
1μm
移动速度
可调
位移重复精度
1μm
样品台尺寸
100X100mm
图像采集/识别
采用高质量、高分辨率300万像素摄像机,高速采集:1280X1024 分辨率:25帧/秒,大尺寸原始图像采集;
采用的图像及测量结果供存储格式,图像存储格式BMP、JPG等通用文件格式)
自动测量时间
约0.3S/1个压痕
测量重复性
±1.0%(700HV/500gf,压痕清晰时)
最小测量单位
0.01μm

六、系统配置

XY样品移动控制
提供XY电动移动样品台:可用软件控制也可手动调节;XY可同时运动;XY可用键盘方向键微调精确到位;
XYZ遥感
控制XY电动移动样品台
加载模式和路径设置
提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等;加载点坐标可任意设置
自动边缘扫描
沿样品边缘自动扫描并自动找到拐点如齿顶齿根等
自动加载、聚焦、测量
系统按设定的加载模式,自动聚焦、自动加载、自动测量,并自动绘制硬化曲线;一键完成
硬度值转换、修正、
有效验证
系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等;
可对球面圆柱面样品测量值进行修正;可对样品测量值进行有效验证
数据统计
自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值
数据储存
测量数据和图像等可保存于一个文档供以后调出
测试报告
自动生成WORD或EXCEL文档报表;用户可定制报表格式;
标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等
努氏硬度
可设置为努氏硬度测量
断裂韧性
可设置为测量压痕断裂韧性
其它功能
含显微图像处理与测量系统的所有功能,包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等
电脑
商业电脑
