OU1600超声波测厚仪是沧州欧谱最新研发的智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
测量范围
|
0.75～300mm( 45#钢)
|
|
显示分辨率
|
0.1/0.01mm
|
|
1000～9999 m/s
|
|
|
示值精度
|
±(0.5%H+0.04)mm H为被测物实际厚度
|
|
测量单位
|
公制与英制
|
|
显示
|
高对比度的段码液晶显示
|
|
背光
|
高亮度EL背光
|
|
存储容量
|
可存储20组(每组最多99个测量值)厚度测量数据
|
|
管材测量下限
|
Φ20mm×3.0mm(5PΦ10 探头，钢材)
|
|
操作时间
|
可连续操作100 小时(不开背光时)
|
|
通讯接口
|
USB 2.0
|
|
工作电源
|
2节5号电池
|
|
操作环境
|
-20～+50℃、相对湿度≤90％
|
|
存储温度
|
-30℃～+70℃
|
|
外形尺寸
|
150×74×32 mm
|
|
整机重量
|
245g(不包括电池)
|

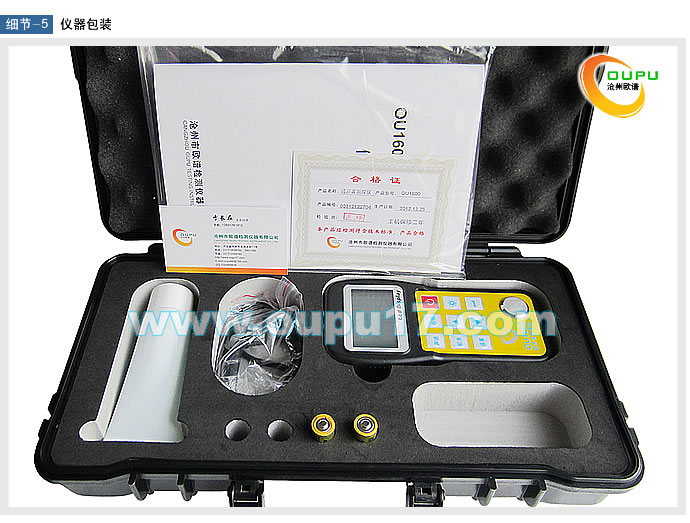

五、仪器配置
|
|
序号 |
名称 |
数量 |
备注 |
|
标准配置 |
1 |
主机 |
1台 |
|
|
2 |
标准探头(5MHz) |
1只 |
|
|
|
3 |
耦合剂 |
1瓶 |
|
|
|
4 |
ABS仪器箱 |
1只 |
|
|
|
5 |
随机资料 |
1份 |
|
|
|
可选配置 |
6 |
粗晶探头(2MHz) |
|
|
|
7 |
微径探头(7.5MHz) |
|
|
|
|
8 |
高温探头(5MHz) |
|
|
|
|
9
|
测厚仪阶梯试块
|
|
|
|
|
10
|
数据线
|
|
|
|
|
11
|
上机软件
|
|
|
表2 探头选择
|
型号
|
1601
|
1602
|
1603
|
1604
|
1605
|
|
类型
|
标准探头
|
直探头
|
微晶探头
|
粗晶探头(铸铁)
|
高温探头
|
|
频率
|
5MHZ
|
5MHZ
|
7MHZ
|
2MHZ
|
5MHZ
|
|
探头直径
|
10mm
|
10mm
|
6mm
|
14mm
|
14mm
|
|
测量范围
|
1.2～230.0mm(钢)
|
1.2～230.0mm(钢)
|
0.75～80.0mm(钢)
|
3.0～300.0mm(钢)
|
3～200mm (钢)
|
|
测量温度
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～50℃
|
-10～300℃
|
|
最小管径
|
Φ20mm
|
Φ20mm
|
Φ15mm
|
Φ25mm
|
Φ25mm
|
|
实物图
|
 |
 |
 |
 |
 |
六、仪器选型指南
|
产品图片
|
 |
 |
 |
|
型号
|
OU1500
|
OU1600
|
OU1800
|
|
测量模式
|
脉冲-回波模式
|
脉冲-回波模式
|
脉冲-回波模式
回波-回波模式 |
|
测量范围
|
1.2～220mm
|
0.75～300mm
|
0.65～500mm
|
|
显示精确度
|
0.1mm
|
0.01mm
|
0.01mm
|
|
测量误差
|
±(0.5%H+0.1)mm
|
±(0.5%H+0.04)mm
|
±(0.5%H+0.04)mm
|
|
声速范围
|
5900
|
1000～9999 m/s
|
509～18699m/s
|
|
公英制转换
|
有
|
有
|
有
|
|
背光
|
有
|
有
|
有
|
|
穿透涂层范围
|
无
|
无
|
3～25mm
|
|
声速调节
|
无
|
有
|
有
|
|
探头识别
|
无
|
有
|
有
|
|
反测声速
|
无
|
有
|
有
|
|
存储功能
|
无
|
有
|
有
|
|
通讯功能
|
无
|
有
|
有
|
|
可选探头
|
标准
|
标准、微晶、粗晶、高温
|
标准、微晶、粗晶、高温
|
|
|
 |
七、材料声速表
|
材料
|
声速 |
||
|
In/us |
m/s |
||
|
铝 |
Aluminum |
0.250 |
6340-6400 |
|
钢 |
Steel, common |
0.233 |
5920 |
|
不锈钢 |
Steel, stainless |
0.226 |
5740 |
|
黄铜 |
Brass |
0.173 |
4399 |
|
铜 |
Copper |
0.186 |
4720 |
|
铁 |
Iron |
0.233 |
5930 |
|
铸铁 |
Cast Iron |
0.173-0.229 |
4400－5820 |
|
铅 |
Lead |
0.094 |
2400 |
|
尼龙 |
Nylon |
0.105 |
2680 |
|
银 |
Silver |
0.142 |
3607 |
|
金 |
Gold |
0.128 |
3251 |
|
锌 |
Zinc |
0.164 |
4170 |
|
钛 |
Titanium |
0.236 |
5990 |
|
锡 |
Tin |
0.117 |
2960 |
|
丙烯酸(类)树脂 |
|
0.109 |
2760 |
|
环氧树脂 |
Epoxy resin |
0.100 |
2540 |
|
冰 |
Ice |
0.157 |
3988 |
|
镍 |
Nickel |
0.222 |
5639 |
|
树脂玻璃 |
Plexiglass |
0.106 |
2692 |
|
聚苯乙烯 |
Polystyrene |
0.092 |
2337 |
|
陶瓷 |
Porcelain |
0.230 |
5842 |
|
聚氯乙烯 |
PVC |
0.094 |
2388 |
|
石英 |
Quartz glass |
0.222 |
5639 |
|
硫化橡胶 |
Rubber, vulcanized |
0.091 |
2311 |
|
聚四氟乙烯 |
Teflon |
0.056 |
1422 |
|
水 |
Water |
0.058 |
1473 |
