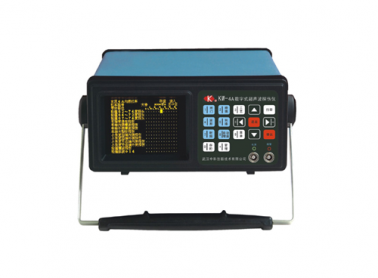

KW-4A型 数字式超声波检测仪

来源: 作者:中国无损检测 人气: 发布时间:2024-11-07
摘要:产品概述 操作界面:采用人机对话(全中文)方式,使用功能显示窗,进行菜单式操作,使之现代化,实用化。 工艺选择:开机进入仪器测试状态,按参数键,进行工艺选择,选择当前所使用的工艺,显示屏左下角将显示使用工艺的简图,且仪器进入该工艺测试状态,


产品概述
操作界面:采用人机对话(全中文)方式,使用功能显示窗,进行菜单式操作,使之现代化,实用化。

工艺选择:开机进入仪器测试状态,按参数键,进行工艺选择,选择当前所使用的工艺,显示屏左下角将显示使用工艺的简图,且仪器进入该工艺测试状态,探伤即可开始。

探伤工艺:以软件形式把探伤工艺固化在仪器中,探伤时,仪器自动调出使用。

探伤智能:操作者只需将探头接好,按工艺键进行工艺选择,即可由仪器自动调出相对应的探伤工艺进行探伤,不必对照工艺调节仪器各参数,因此仪器具有较强的探伤智能。

距离补偿:对远距离探伤灵敏度进行实时补偿,提高远声程波形高度。

射频扩展:对闸门内的回波以射频方式扩展显示出来。

工艺校准:对声速、入射零点、折射角度、探头前沿、距离波幅曲线等参数作校准测量和设置。

峰值搜索:能保留闸门内扫查到的最大伤波。

峰值包络:能保留回波峰值运动轨迹。

平均降噪:采用数字信号处理技术,能将回波多次叠加,降低随机噪声。

检波方式:正半波、负半波、全波检波及射频回波。

存储容量:可存储和回放1000幅以上数据波形图像。

数据存储:具有探伤工艺和项目文件、裂损报告三类数据存储、回放功能。

EL显示:采用能满足宽温,抗振,宽视角,高亮度,高对比度的电致发光平板显示器,快速响应,实时、清晰、稳定地显示波形、菜单或定位数值,且无需背光,内外场使用均具有良好的可视度。

数据通信:可通过标准LPT双向通讯接口与计算机通信,进行波形,图表,文件的相互传输,实现探伤结果的计算机管理。

便携实用:交直流一体电源,仪器能在电池电源供电下连续工作6小时以上,且体积小,重量轻,功耗低,小型轻便,适合外场探伤使用。

技术参数
工作方式:单晶探伤、双晶探伤

扫描范围:零界面入射~  4500mm钢纵波

采样频率/位数:100MHz/8bits

检波方式:全检波

工作频率:2MHz ~ 7.5MHz

平均电噪声电平:≤ 15%(满刻度)

增益调节:119.5dB(0.5dB步进,自动调节)

声速范围:(1000 ~ 9999)m/s

动态范围:≥ 28dB

垂直线性误差:≤ 4%

水平线性误差:≤ 1%

分辨力:>28dB

灵敏度余量:≥65dB(深200mmΦ2平底孔)

数字抑制:(0 ~ 80)%,不影响线性与增益

电源、电压:直流(DC)11V±10%;交流(AC)220V±10%

工作时间:连续工作5小时以上(锂电池供电)

环境温度:(-10 ~ 40)℃(参考值)

相对湿度:(20 ~ 95)% RH

外型尺寸:300 x 265 x 125(mm)
