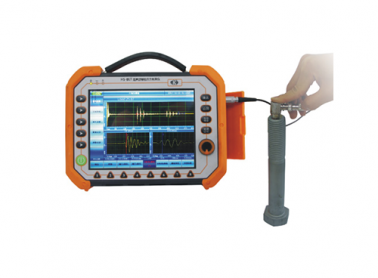

HS BLT型 超声波螺栓应力检测仪

来源: 作者:中国无损检测 人气: 发布时间:2024-11-21
摘要:产品概述 HS BLT型超声波螺栓应力检测仪测量技术是根据声弹性理论研发而成。根据声弹性相关理论,超声横波和纵波沿螺栓轴向传播时,超声传播时间与螺栓轴向应力呈一定线性关系。检测系统精确测量超声横波和纵波沿螺栓轴向传播的时间并带入相关参数,间接计算

产品概述
HS BLT型超声波螺栓应力检测测量技术是根据声弹性理论研发而成。根据声弹性相关理论,超声横波和纵波沿螺栓轴向传播时,超声传播时间与螺栓轴向应力呈一定线性关系。检测系统精确测量超声横波和纵波沿螺栓轴向传播的时间并带入相关参数,间接计算出螺栓轴向预紧应力数值大小。
测量系统设置数种不同强度、不同规格螺栓经拉力试验校准的应力参数,可广泛应用于多种螺栓连接结构的螺栓轴向应力的测量任务。系统软件测量精度高、界面友善、操作简单,硬件系统集成化程度高,外形尺寸小巧、便于携带,可广泛应用于航空航天、桥梁建筑、风力发电、火力发电、水力发电、石油化工等工业领域的安装现场检查、在役检测、在线监测等施工过程。

性能特点
螺栓轴向紧固力超声测量技术是根据声弹性理论研发而成。根据声弹性相关理论,超声横波和纵波沿螺栓轴向传播时,超声传播时间与螺栓轴向应力呈一定线性关系。检测系统精确测量超声横波和纵波沿螺栓轴向传播的时间并带入相关参数,间接计算出螺栓轴向预紧应力数值大小。
测量系统设置数种不同强度、不同规格螺栓经拉力试验校准的应力参数,可广泛应用于多种螺栓连接结构的螺栓轴向应力的测量任务。系统软件测量精度高、界面友善、操作简单,硬件系统集成化程度高,外形尺寸小巧、便于携带,可广泛应用于航空航天、桥梁建筑、风力发电、火力发电、水力发电、石油化工等工业领域的安装现场检查、在役检测、在线监测等施工过程。

技术参数
测量模式:脉冲回波(标准)

测量频率:2.25M、2.5M、3.5M、5M、10M

测量范围:螺栓直径≥8mm

声时检测精度:±10ns

螺栓紧固力检测精度:≤±5%

工作温度:-20℃~+50℃

外型尺寸:260mm(长) x 185mm(宽) x 75mm(厚)

整机重量:2.77kg
