产品概述
超声相控阵是超声探头晶片的组合，由多个压电晶片按一定的规律分布排列，然后逐次按预先规定的延迟时间激发各个晶片，所有晶片发射的超声波形成一个整体波阵面，从而实现声束位移、声束偏转和声束聚焦等特性，达到各种检测目的。

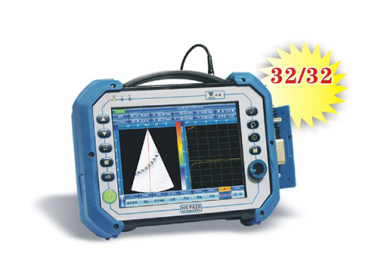

HS PA20 -P性能特点:
→相控阵、TOFD、A扫三能一体，按键切换，缺陷验证更高效；
→体积小，重量轻，携带方便，无忧户外与高空；
→32:32同步发射接收，集成度高，成像效果更好；
→全新流程化操作菜单，类似常规A超设备操作程序，易学易用；
→内置大量开放式工件模型，缺陷显示直观，异型结构分析更简单；
（适用于平板焊缝、“T”型焊缝、角接焊缝、管焊缝、锻件、板材、车轴、轮辋等）
→具备T、K、Y、平板焊缝等工件的翻转功能、图像更直观；
→具备聚焦声线仿真功能，实时显示仿真声线聚焦点与焊缝坡口的关系；
→60Hz 刷新率，图形动态效果更佳，显示速度更快
→全角度TCG/DAC曲线补偿功能；
→具备ACG角度补偿、回放、修正功能；
→全程动态聚焦，聚焦性能好，缺陷结果更精准；
→具备A/B/C/D/S/L/TOFD/3D多种图像显示功能，缺陷分析更全面；
→具备深度闸门、声程闸门自动报警功能，缺陷判别更快捷；
→具备耦合监控功能；
→具备无试块模块自动校准功能；
→支持编码器全程自动扫查记录。
→具备探头、楔块、参数、数据、报告等文件分类编辑功能；
→具备探伤报告自动输出打印功能。
软件功能:
→通用功能：
1.S扫图像翻转
2.聚焦声线仿真功能，覆盖众多工件模型
3.全角度TCG补偿、DAC曲线
4.耦合监视报警
5.屏幕一键截图和报表功能
→特殊功能：
1.双侧小径管
2.风电变桨轴承
3.TKY对接焊缝
4.相控阵+TOFD一体扫查
5.风电法兰，叶片检测
6.中径管单侧扫查
7.2X16双晶检测
→适用特点：
1.双侧小径管
2.TKY对接焊缝
3.链式扫查器中径管
4.铁轨探伤检测
5.各类工件模型仿真
仪器参数：
→屏幕尺寸:8.4英寸
→屏幕参数：24位真彩色
→屏幕分辨率：800X600
→数据存储：64GB
→扩展接口：USB2.0×2，VGA×1
→编码器接口：2个
→报警器：1个
→工作温度：0-45℃
→储存温度：温度-20-65℃
→供电方式：AC220/DC15V/Bat11.1V
→续航时间：4小时
→尺寸：250×180×75（mm）
→重量：2.7Kg（带电池）
→机壳材质 ：塑料
相控阵功能参数：
→通道数：32/32
→系统带宽 ：0.5-15MHz（-3dB）
→数字化频率：100MHz 8bit
→数字采样点：8192
→数字平滑平均：16
→S扫线数：256
→重复频率：1.0KHz-5.0KHz
→刷新率：60Hz
→延迟精度 ：2.5ns
→检波方式 ：正检，负检，全检，射频
→发射延迟范围：0-20us
→发射电压 ：50V-200V
→脉冲宽度 ：30ns-500ns（步进10ns）
→脉冲激发方式：负方波
→增益范围：0-80 dB
→增益步进 ：0.1 dB
→数字增益 ：0-30 dB
→DAC：16点
→TCG：16点
→动态聚焦 ：接收动态聚焦
→扫查图像 ：A/C/D/S/L/3D
TOFD模块参数：
→通道数：2对TOFD（2发2收）
→系统带宽：0.5-15MHz（-3dB）
→数字化频率：100MHz 10bit
→数字采样点：1024
→数字平均 ：16
→重复频率：100Hz-1KHz
→刷新率：60Hz
→检波方式 ：正检，负检，全检，射频
|
