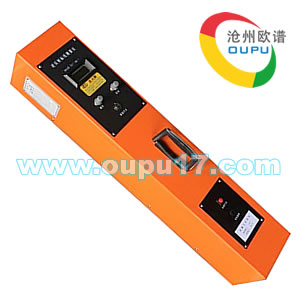

OU3310标线反光强度测量仪_光电

一、产品概述

OU3310反光标线测量仪是测量反光标线光学性能的专用仪器。国家标准GB/T16311-2004《道路交通标线质量要求和检测方法》，交通行业标准JT/T280-2004《路面标线涂料》都对反光标线夜间可见度的光学性能规定了技术指标，为控制施工质量提供了测量仪器。

即可用于实验室也可用于现场测量，是生产、质量监督、工程施工、监理和教学科研等单位测量公路标线逆反射光学性能的首选仪器。

反光标线亮度，国际上用逆反射系数来表示，单位mcd/lx/m²。其物理意义是：在单位光照条件下，单位面积上产生的亮度值。将仪器置于被测标线的上面，该仪器以数字的形式显示出逆反射系数值，它反映了行车条件下司机对标线反光亮度的客观评价。该仪器由测量主机、电源、充电器、标准板组成。

二、产品特点

1.能不分白天、夜间、野外、室内，全天候测量；
2.仪器操作简单，以直观的数字显示出逆反射系数值；
3.仪器配备一套标准板，采用数据传递方式进行标定，准确度高；
4.测量几何条件为观察角1.05°，入射角88.76°，符合国家标准GB/T16311-2004《道路交通标准质量要求和检测方法》；
5.仪器体积小，重量轻，携带方便。

三、技术参数

测量范围	0-1999 mcd/lx/m²
不确定度	＜5％
观察角α	1.05°
入射角β	β1为88.76°，β2为0°
光源色温	A光源 2856K
接收器	Vf校正
适用环境温度	-20 - 50℃
一次充电连续工作时间	<10小时
相对湿度	80%
外形尺寸	780×420×180mm
重量	8kg

四、反光标线逆反射系数测定仪作步骤

1.打开仪器电源开关（仪器面板处）。这时表头数字为"000."表明仪器内部电源已经接通，如果指示不是"000."请用调零旋钮调整为"000."。
2.打开仪器光门开关（仪器中间位置，旋钮拉出与机箱约30mm处，切勿硬拉）并同时校准：(本仪器随带一块标准校正板，上面已注明校准数据)。将仪器底部测量口放在标准板上面，（标准板有方向性，箭头指向行车方向）按下测量旋钮（仪器面板上的红色按钮）。这时仪器将有数据显示。如果不是给定的效准值，请调整校准旋钮，直到表头数据显示为标定值。
3.如果校准零点有变化，再校准一下，直到显示正确为止。
4.校准调零操作完成后，这时即可测量。
5.测量时，仪器放置在标线上并与行车方向一致，按照反光标线测量技术要求，须选取五个点。将每个点的测量结果记录，后取算术平均值，即是标线的逆反光系数。

五、反光标志逆反射系数测量仪注意事项

1.因为仪器的光源在电流作用下会有微量变化，为了测量数据准确。开机后对仪器预热10分钟。
2.仪器有三个指示灯对仪器电源进行监测。绿灯亮表示电源工作正常，红灯亮表示电源电压低，这时需要对仪器充电。充电时，如果黄灯亮。表示电已充足。可以进行测量。
3.本仪器随带一个充电器。充电时，仪器侧面有一个充电开关。打开开关，指示灯点亮，表示已经与内部电源接通。这时接上充电器即可充电。充电时间一般在3-4小时。
4.每次测量结束后，一定将光门按钮复位还原，并将仪器放入仪器箱中保存。防震、放水、放尘。注意保护标准板的清洁，不要损伤。
5.仪器长期不用时，须对仪器蓄电池进行充电维护，防止电池活度减弱。
6.当仪器光门开关未打开时，如按下测量按扭，这时也会出现数据，这个数据是仪器光源的监测数据，与实际测量无关，请用户注意。
7.仪器如果出现故障，请及时与供货方联系，千万不要自行拆修，以免造成不必要的损伤。
