一、概述

欧谱OU1200粗糙度仪采用计算机技术，符合国标GB/T 6062及ISO，DIN，ANSI和JIS四项标准，可以广泛适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算出相应的参数，在液晶显示器上清晰地显示出全部测量参数。测量工件表面粗糙度时，将传感器放在工件被测面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比列的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器显示出来。

二、功能特点

1. 机电一体化设计，体积小，重量轻，使用方便；
2. 采用DSP芯片进行控制和数据处理，速度快，功耗低；
3. 兼容ISO、DIN、ANSI、JIS多个国家标准；
4. 连续工作时间大于20小时;
5. 超大容量数据存储，可存储100组原始数据及波形。
6. 实时时钟设置及显示，方便数据记录及存储。
7. 具有自动休眠、自动关机等节电功能
8. 可靠防电机走死电路及软件设计
9. 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
10. 中/英文语言选择；

可选测试平台

三、技术参数

测量参数	Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr
测量范围	Ra:0.005~16.00μm
显示范围	Ra,Rq:0.005~16μm ；Rz,Rv,R3z,Rt,Rp,R3z:0.02~160μm Rsm,Rs:1mm；Rmr:0~100%；Rsk:0~100%
示值精度	0.001μm
量程范围	±20um，±40um，±80um
取样长度L	0.25,0.80,2.50,自动
评定长度	1L~5L（可选，L为取样长度）
测量行程长度	3L~7L（可选，L为取样长度）
最大驱动行程长度	17.5mm / 0.71 inch
最小驱动行程长度	1.3mm / 0.052 inch
示值误差	≤±7%示值变动性＜6%针尖角度90°
测量轮廓	粗糙度，波纹度，原始轮廓滤波器RC,PC-RC,Gauss,D-P
内部存储能力	100组数据
电池	内置锂离子充电电池
外形尺寸	141 mm×55 mm×40mm
重量	400g
标准配置	主机、标配传感器、多刻线标准样块、可调支架、电源适配器、说明书、合格证、保修卡

四、仪器选型指南

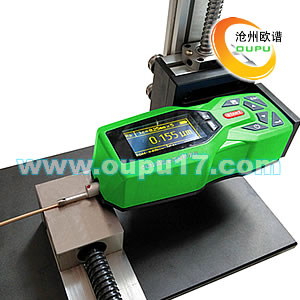

产品图片
型号	OU1100	OU1200	OU1300
测量参数	Ra、Rz、Rq、Rt	Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z, R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr	Ra、Rz、Rq、Rt、Rp、Rv、R3z、 R3y、RzJis、Ry、Rs、Rsm、Rsk、 Rmr、Rku、Rmax、Rc、Rpc、Rk、 Rpk、Rvk、Mr1、Mr2；
测量范围	Ra:0.05~10.00μm	Ra:0.005~16.00μm	Ra:0.005~32.00μm
示值精度	0.01μm	0.001μm	0.001μm
示值误差	≤±10%	≤±7%	≤±7%
示值变动性	＜12%	＜7%	＜6%
精度等级	民用	民用	军工
传感器类型	压电晶体	位移式差动电感	位移式差动电感
传感器型式	一体式	一体式	分体式
测量轮廓	无	有	有
图形	无	有	有
滤波方式	无	有	有
存储	无	有	有
通讯	无	无	有
可选探头	无	曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等	曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等
