化工厂高温管道如何检测_测厚

一、概述

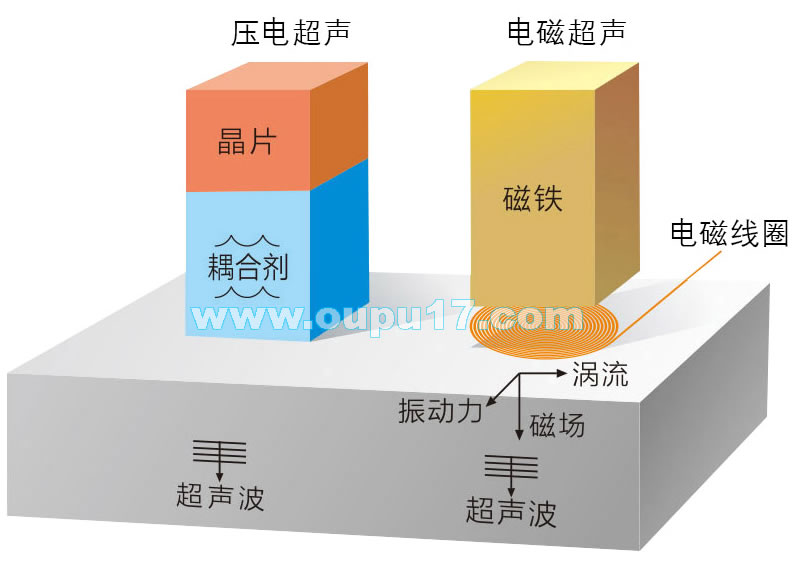

OU1900非接触式高温电磁超声测厚仪用于测量钢及钢合金的管/板/棒等、铝及铝合金的管/板/棒等厚度。测量时无需表面打磨、无需使用耦合剂、传感器和测试对象之间的间隔可达6mm、可穿透涂层直接隔着油漆、清漆、防腐层、搪瓷、塑料等进行测厚。

二、产品特点

1. 无需表面打磨，可穿透防腐涂层和浮锈，并且无需使用耦合剂；
2. 厚度测量可穿透达6mm厚的表面腐蚀、油漆、防腐等涂层，仪器显示的金属物体的厚度值不需考虑计算涂层厚度；
3. 常温脉冲探头采用脉冲式电磁铁，基本上无磁力；常温和高温永磁探头采用弱性永磁铁，来取代现在普遍采用的强永磁铁；
4. 彻底解决了EMAT换能器吸力过大而难以挪移的问题，从而使手动点检更为简便和安全；
5. 可选配高温探头，检测700℃的高温构件；
6. 可测管径大于6mm以上的所有管材；
7. 具有温度补偿功能，能输入高温构件的实际温度范围从而对声速变化进行自动补偿，使得测厚值更为精准；
8. 测量不垂直度(换能器/探头相对被测试物体的法线)高达±25°，对探头放置后的垂直度要求低；
9. 具有A扫描形式、(基于时间的)B扫描图像形式显示测厚结果和存储查询功能，并允许用户设置闸门、厚度测量模式、信号处理等测量参数；
10. 采用专家智能算法，具有三种测厚模式：自动模式、单闸门手动模式(单峰值法测量)、双闸门手动模式(峰--峰值法测量)。大大降低了人为因素的影响，并简化了操作步骤；
11. 内建基本材料横波声速的数据库，并可自定义横波声速值；
12. 可储存50000条厚度值及4000条A-Scan或B-Scan数据；
13. 背部集成高亮LED灯，方便现场照明；
14. 背部集成有腕带，方便单手操作；
15. 交直流混和供电、内置可充电锂电池可连续工作≥9小时；
16. 测量数据可通过USB传递至上位PC机，进行分析和管理；
17. 全密封IP66防尘防水设计、硅胶护套抗跌落防振设计，更适合恶劣工况使用；

● 常温脉冲电磁探头适用于表面腐蚀严重的区域，非磁性的探头不会吸附金属氧化物,提离度最大2mm;

● 常温永磁探头可以检测常规工况，提离度最大6mm，穿透力最强;

● 高温永磁探头可以在700℃下，对高温材料进行测厚，停留时间可达5秒,提离度最大3mm;

更换探头无需校准，内建基本材料横波声速数据库并可自定义横波声速，自动模式、单闸门手动模式(单峰值法测量)、双闸门手动模式(峰-峰值法测量)

三、技术参数

测量范围	1.0~200 mm(碳钢、合金钢、铝合金、马氏体不锈钢) 2.0~100 mm(奥氏体不锈钢、铜、钛合金) 2.0~80 mm(铸铁)
分辨力	0.01mm
精度	0.04mm
声速范围	1000~9999 m/s
调节增量	1 m/s
检测提离度	常温永磁探头极限值为6mm 高温永磁探头极限值为3mm 常温脉冲探头极限值为2mm
探头移动速度	100mm/s
测量最大倾角	±25°
激发频率	3.0MHz~3.9MHz
最小曲率	≥8mm
闸门功能	自动闸门、手动单闸门、手动双闸门
显示器	彩色LCD、3.5寸/320×480 pixel
通信接口	USB2.0
电源	内置大功率锂电池
工作时间	≥10小时
尺寸	高195×宽90×厚40mm
重量	≤820g
探头规格	常温脉冲探头：脉冲式电磁铁、磁性吸力≈0N、圆形Φ30×高44mm、重量≤60g、线长0.8m 常温永磁探头：弱性永磁铁、磁性吸附力≤15N、圆形Φ30×高44mm、重量≤80g、线长0.8m 高温永磁探头：磁性吸附力≤20N、圆形Φ45×杆长250mm、重量≤370g、线长0.8m
工作温度	常温探头-20~+50℃ 高温探头-20~+700℃ (-20~+310℃时可连续测量无需特意冷却；+310~700℃时每次测量时间≤5s，冷却间隔时间≥15s)
标准配置	仪器主机(含充电器)、常温永磁探头(含探头线)、标准试块(碳钢圆形Φ20×厚度10mm)、随机资料、仪器箱
可选配置	常温脉冲探头、高温永磁探头
